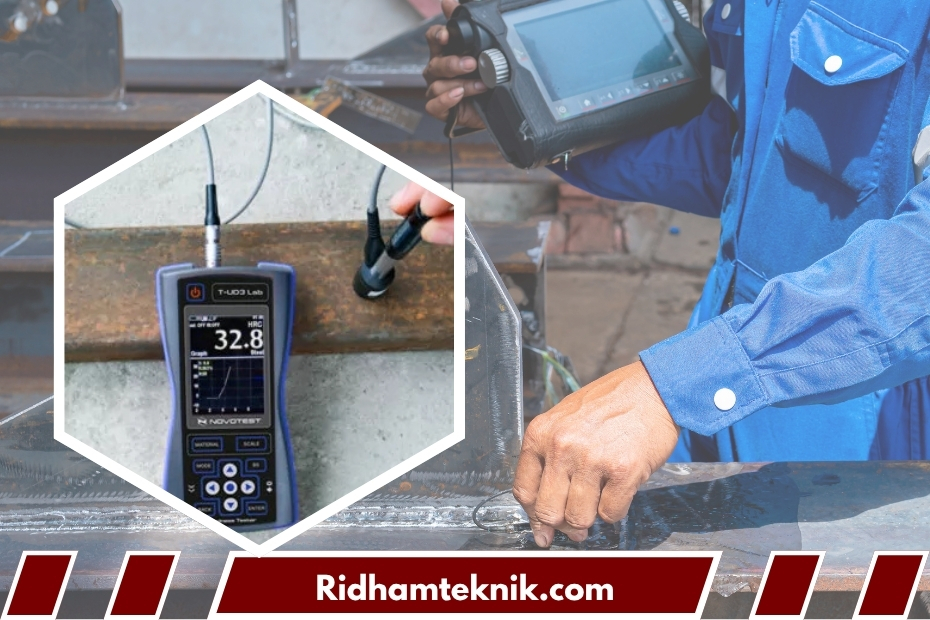

Pilihan Alat Ultrasonic Testing untuk Pengujian Material Industri

Dalam industri manufaktur, konstruksi, minyak dan gas, hingga pembangkit energi, kualitas material menjadi salah satu faktor penting yang menentukan keamanan dan keandalan suatu sistem. Material yang terlihat baik dari permukaan belum tentu bebas dari cacat di bagian dalam. Retakan tersembunyi, rongga, inklusi, atau ketidaksempurnaan sambungan las dapat memengaruhi kekuatan material dan menimbulkan risiko ketika komponen digunakan dalam kondisi operasional.

Untuk mengidentifikasi potensi masalah tersebut, salah satu metode yang banyak digunakan adalah Ultrasonic Testing (UT). Metode pengujian non-destruktif ini memanfaatkan gelombang ultrasonik untuk memeriksa kondisi internal material tanpa harus merusak atau memotong objek yang diuji.

Saat ini, tersedia berbagai pilihan alat Ultrasonic Testing dengan kemampuan dan spesifikasi yang berbeda. Memahami karakteristik setiap jenis alat akan membantu perusahaan, teknisi inspeksi, dan tim pengendalian kualitas menentukan perangkat yang sesuai dengan kebutuhan pengujian material industri.

Pilihan Alat Ultrasonic Testing untuk Kebutuhan Industri

Setiap alat Ultrasonic Testing dirancang untuk kebutuhan inspeksi tertentu. Berikut beberapa pilihan utama yang dapat dipertimbangkan.

1. Ultrasonic Flaw Detector

Ultrasonic Flaw Detector merupakan perangkat yang dirancang untuk mendeteksi dan mengevaluasi diskontinuitas di dalam material. Alat ini umumnya menampilkan respons gelombang ultrasonik dalam bentuk sinyal A-scan sehingga operator dapat menganalisis posisi indikasi, amplitudo, dan waktu tempuh gelombang.

Perangkat ini banyak digunakan untuk pemeriksaan sambungan las, pelat baja, pipa, poros, serta berbagai komponen mesin. Dalam industri minyak dan gas, misalnya, alat ini dapat digunakan untuk membantu memeriksa kemungkinan cacat pada sambungan pipa yang berperan penting dalam menjaga integritas sistem perpipaan.

Beberapa model menyediakan fitur pengukuran otomatis, penyimpanan data, pengaturan gerbang sinyal (gate), dan dukungan untuk berbagai jenis probe. Fitur-fitur tersebut membantu meningkatkan efisiensi pemeriksaan dan mempermudah dokumentasi hasil inspeksi.

Ultrasonic Flaw Detector cocok bagi perusahaan yang membutuhkan pemeriksaan cacat internal secara terarah, terutama ketika hasil pengujian harus dievaluasi berdasarkan prosedur inspeksi tertentu.

2. Phased Array Ultrasonic Testing (PAUT)

Phased Array Ultrasonic Testing merupakan teknologi ultrasonik yang menggunakan probe dengan banyak elemen transduser yang dapat dikendalikan secara elektronik. Pengaturan waktu aktivasi setiap elemen memungkinkan arah dan fokus berkas ultrasonik diubah tanpa harus menggerakkan probe secara mekanis untuk setiap sudut pemeriksaan.

Teknologi PAUT banyak dimanfaatkan dalam inspeksi sambungan las, komponen berdinding tebal, serta struktur industri yang memerlukan cakupan pemeriksaan lebih luas. Dengan konfigurasi yang tepat, satu probe dapat menghasilkan beberapa sudut pemeriksaan dan menyajikan data dalam bentuk visual seperti S-scan.

Keunggulan tersebut dapat membantu operator memahami lokasi dan karakter indikasi secara lebih komprehensif dibandingkan pemeriksaan konvensional tertentu. Namun, PAUT membutuhkan perencanaan pemindaian, konfigurasi probe, kalibrasi, serta interpretasi data yang memadai.

Karena kemampuan dan kompleksitasnya, perangkat PAUT lebih sesuai untuk kebutuhan inspeksi yang memerlukan analisis lanjutan dan dokumentasi data yang terstruktur.

3. Thickness Gauge Ultrasonik

Ultrasonic Thickness Gauge adalah alat yang digunakan untuk mengukur ketebalan material dari satu sisi tanpa perlu memotong atau membongkar komponen. Perangkat ini menghitung ketebalan berdasarkan waktu tempuh gelombang ultrasonik yang bergerak melalui material dan dipantulkan kembali.

Alat ini sangat berguna untuk memantau penipisan dinding pipa, tangki penyimpanan, bejana tekan, dan komponen logam akibat korosi atau erosi. Pengukuran berkala dapat membantu perusahaan mengenali perubahan ketebalan dan menentukan kebutuhan pemeriksaan lanjutan.

Terdapat model pengukur ketebalan yang dirancang untuk permukaan relatif halus maupun model yang mendukung pengukuran melalui lapisan pelindung tertentu. Kemampuan tersebut bergantung pada desain alat, probe, kondisi lapisan, dan metode pengukuran yang digunakan.

Perlu dipahami bahwa thickness gauge tidak selalu dapat menggantikan flaw detector. Fokus utamanya adalah pengukuran ketebalan, bukan karakterisasi seluruh jenis cacat internal.

4. Corrosion Thickness Gauge

Corrosion Thickness Gauge merupakan pilihan yang berorientasi pada pemantauan ketebalan sisa material, terutama pada komponen yang rentan mengalami korosi. Beberapa perangkat dilengkapi fitur untuk membantu pengukuran pada permukaan kasar, material dengan kondisi tertentu, atau komponen yang telah dilapisi.

Alat ini banyak digunakan dalam program inspeksi integritas aset di sektor petrokimia, pembangkit listrik, industri maritim, serta fasilitas pengolahan air. Dengan membandingkan hasil pengukuran dari titik yang sama pada waktu berbeda, tim inspeksi dapat mengevaluasi kecenderungan penipisan material.

Untuk memperoleh data yang konsisten, titik pengukuran sebaiknya ditentukan secara sistematis dan dicatat dengan baik. Pengukuran yang berulang juga perlu memperhatikan kondisi permukaan, jenis probe, dan prosedur kalibrasi agar perubahan yang terlihat benar-benar mencerminkan kondisi material.

5. Automated Ultrasonic Testing (AUT)

Automated Ultrasonic Testing merupakan pendekatan pemeriksaan yang menggunakan sistem pemindaian otomatis atau semiotomatis untuk mengumpulkan data ultrasonik pada area yang luas atau berulang. Sistem ini dapat menggabungkan perangkat akuisisi data, probe, pemindai mekanis, serta perangkat lunak analisis.

AUT banyak digunakan pada pemeriksaan pipa, sambungan las, dan komponen industri yang memerlukan cakupan pemindaian konsisten. Bergantung pada konfigurasi sistem, data yang terkumpul dapat dipetakan untuk membantu menentukan lokasi indikasi dan mendukung evaluasi hasil inspeksi.

Dibandingkan pemeriksaan manual, sistem otomatis berpotensi meningkatkan konsistensi pemindaian dan mengurangi ketergantungan pada gerakan tangan operator. Namun, investasi awal, kebutuhan penyiapan sistem, pemrograman, dan kompetensi teknis menjadi pertimbangan penting sebelum memilihnya.

Penjelasan dan Cara Kerja Ultrasonic Testing

Ultrasonic Testing merupakan metode Non-Destructive Testing (NDT) yang menggunakan gelombang suara berfrekuensi tinggi untuk mengevaluasi kondisi internal suatu material. Gelombang tersebut dikirimkan melalui probe atau transduser ke dalam material, kemudian respons gelombangnya dianalisis untuk memperoleh informasi mengenai ketebalan, keberadaan diskontinuitas, atau karakteristik tertentu dari objek pengujian.

Ketika gelombang ultrasonik bertemu dengan batas material, permukaan belakang, atau cacat internal, sebagian energi dapat dipantulkan kembali menuju transduser. Perubahan waktu tempuh, amplitudo, dan pola sinyal menjadi dasar interpretasi hasil pengujian.

Salah satu keunggulan metode ini adalah kemampuannya mendeteksi cacat di bawah permukaan. Selain itu, pengujian ultrasonik dapat dilakukan pada berbagai komponen logam dan material lain yang sesuai dengan metode serta konfigurasi pemeriksaan yang digunakan.

Meskipun demikian, hasil pengujian sangat dipengaruhi oleh jenis material, geometri objek, kondisi permukaan, pemilihan probe, kalibrasi, dan kompetensi operator. Karena itu, pemilihan alat perlu mempertimbangkan lebih dari sekadar spesifikasi frekuensi atau harga perangkat.

Cara Memilih Alat Ultrasonic Testing yang Tepat

Memilih perangkat Ultrasonic Testing sebaiknya diawali dengan memahami tujuan pemeriksaan, bukan langsung membandingkan merek atau harga. Beberapa aspek berikut dapat dijadikan panduan.

1. Tentukan jenis material yang akan diuji. Baja karbon, baja tahan karat, aluminium, dan material komposit dapat memiliki karakteristik perambatan gelombang yang berbeda. Pastikan perangkat serta probe yang dipilih sesuai dengan material dan kondisi pengujian.

2. Sesuaikan dengan tujuan inspeksi. Jika kebutuhan utamanya adalah mengukur ketebalan dinding pipa, thickness gauge dapat menjadi pilihan praktis. Jika diperlukan deteksi dan evaluasi cacat internal, pertimbangkan flaw detector konvensional atau PAUT sesuai kompleksitas pemeriksaan.

3. Periksa rentang pengukuran dan spesifikasi probe. Frekuensi, diameter elemen, rentang ketebalan, jenis gelombang, dan kemampuan penetrasi perlu disesuaikan dengan geometri objek serta karakteristik cacat yang dicari. Tidak ada satu probe yang ideal untuk seluruh kebutuhan inspeksi.

4. Pertimbangkan kondisi lapangan. Pengujian di laboratorium, bengkel produksi, dan fasilitas industri terbuka dapat membutuhkan karakteristik perangkat yang berbeda. Ketahanan fisik, kemudahan penggunaan, daya baterai, ukuran layar, serta kemampuan menyimpan data menjadi faktor yang patut dipertimbangkan.

5. Evaluasi kebutuhan dokumentasi. Untuk inspeksi yang melibatkan banyak komponen, kemampuan menyimpan hasil, memberi identitas pada titik pengukuran, mengekspor data, dan menyusun laporan dapat menghemat waktu kerja sekaligus meningkatkan keterlacakan hasil pemeriksaan.

6. Pastikan dukungan kalibrasi dan kompetensi operator. Perangkat yang baik tetap membutuhkan kalibrasi menggunakan blok referensi yang sesuai, prosedur pengujian yang benar, serta operator yang memahami interpretasi sinyal. Untuk pekerjaan yang diatur oleh standar tertentu, pastikan metode, kualifikasi personel, dan kriteria penerimaan mengikuti persyaratan yang berlaku.

Pilihan alat Ultrasonic Testing untuk pengujian material industri meliputi Ultrasonic Flaw Detector, Phased Array Ultrasonic Testing, Ultrasonic Thickness Gauge, Corrosion Thickness Gauge, dan Automated Ultrasonic Testing. Setiap perangkat memiliki fungsi, keunggulan, dan batasan yang berbeda.
