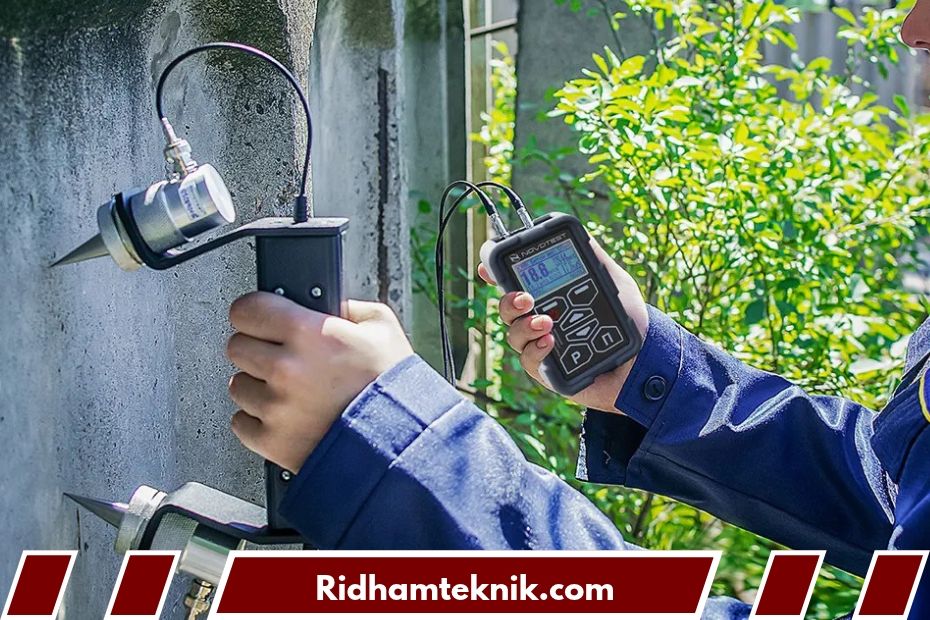

Alat NDT (Non-Destructive Testing) digunakan untuk memeriksa kondisi struktur baja dan beton bangunan tanpa merusak material. Jenisnya meliputi Ultrasonic Flaw Detector untuk mendeteksi indikasi cacat internal baja, Ultrasonic Thickness Gauge untuk mengukur ketebalan, Rebound Hammer dan UPV untuk mengevaluasi beton, serta Rebar Locator dan GPR untuk memetakan elemen internal beton. Pemilihan alat harus disesuaikan dengan material, tujuan pemeriksaan, standar pengujian, dan kompetensi operator.
Dalam dunia konstruksi, memastikan kekuatan dan keamanan bangunan tidak cukup hanya dengan melihat kondisi permukaan. Struktur baja dan beton dapat mengalami cacat internal, retak tersembunyi, korosi, hingga penurunan kualitas material yang tidak selalu terlihat secara langsung. Oleh karena itu, pemeriksaan struktur membutuhkan metode pengujian yang mampu memberikan informasi mengenai kondisi material tanpa merusak elemen bangunan.
Salah satu metode yang banyak digunakan untuk kebutuhan tersebut adalah Non-Destructive Testing (NDT). Metode ini memungkinkan pemeriksaan material dan struktur tanpa harus memotong, membongkar, atau merusak komponen yang diuji. Dengan menggunakan alat NDT yang sesuai, tim inspeksi dapat mengidentifikasi indikasi kerusakan, mengevaluasi kualitas material, dan memperoleh data pendukung untuk menentukan langkah pemeliharaan.
Bagi kontraktor, konsultan teknik, pemilik gedung, hingga tim pemeliharaan fasilitas industri, penggunaan alat NDT untuk pengujian struktur baja dan beton bangunan dapat membantu meningkatkan efektivitas inspeksi serta mendukung pengambilan keputusan yang lebih terukur.
Apa Itu NDT dalam Pengujian Struktur Bangunan?
Non-Destructive Testing merupakan metode pengujian untuk mengevaluasi kondisi atau karakteristik material tanpa menyebabkan kerusakan permanen pada objek yang diperiksa. Dalam konstruksi, metode ini dapat diterapkan pada berbagai komponen, seperti balok baja, kolom, sambungan las, pelat beton, kolom beton bertulang, dan elemen struktural lainnya.
Pengujian NDT memanfaatkan berbagai prinsip pengukuran, mulai dari gelombang ultrasonik, respons pantulan mekanis, medan elektromagnetik, hingga pencitraan menggunakan radiasi. Pemilihan metode bergantung pada jenis material, karakteristik cacat yang ingin ditemukan, akses pemeriksaan, serta tujuan inspeksi.
ASTM International menyediakan berbagai standar pengujian nondestruktif, termasuk metode ultrasonik, elektromagnetik, radiografi, dan teknik lainnya. Sementara itu, ISO 1920-7 membahas metode pengujian nondestruktif pada beton yang telah mengeras, termasuk rebound number dan ultrasonic pulse velocity.
Dengan demikian, NDT bukan sekadar pemeriksaan visual menggunakan peralatan khusus. Metode ini merupakan bagian dari proses evaluasi teknis yang membutuhkan prosedur pengujian, interpretasi data, dan kriteria penerimaan yang sesuai.
Jenis Alat NDT untuk Pengujian Struktur Baja dan Beton
Setiap material memiliki karakteristik yang berbeda. Baja memiliki sifat logam yang memungkinkan pemeriksaan menggunakan gelombang ultrasonik maupun metode elektromagnetik, sedangkan beton merupakan material heterogen yang membutuhkan pendekatan pengujian tersendiri.
Berikut beberapa jenis alat NDT yang umum dipertimbangkan untuk inspeksi struktur bangunan.
1. Ultrasonic Flaw Detector untuk Pemeriksaan Baja
Cek produk kami di sini : Jual Ultrasonic Flaw Detector
Ultrasonic Flaw Detector merupakan alat pengujian ultrasonik yang digunakan untuk mendeteksi indikasi cacat internal pada material. Perangkat ini bekerja dengan mengirimkan gelombang ultrasonik ke dalam material dan menganalisis sinyal yang dipantulkan kembali.
Dalam pengujian struktur baja, alat ini dapat digunakan untuk memeriksa sambungan las, pelat baja, dan komponen logam tertentu. Indikasi seperti retak internal, inklusi, atau diskontinuitas lain dapat terdeteksi apabila karakteristik cacat dan kondisi pengujian mendukung.
Pemeriksaan sambungan las menjadi salah satu aplikasi penting, khususnya pada konstruksi gedung bertingkat, gudang industri, jembatan, dan struktur baja yang menerima beban signifikan.
Beberapa hal yang perlu diperhatikan ketika memilih Ultrasonic Flaw Detector meliputi:
- Rentang ketebalan material yang dapat diperiksa.
- Jenis probe dan frekuensi ultrasonik yang tersedia.
- Kemampuan menampilkan dan merekam sinyal hasil pengujian.
- Dukungan kalibrasi menggunakan blok referensi.
- Kesesuaian alat dengan prosedur pemeriksaan dan standar proyek.
Hasil pengujian ultrasonik harus diinterpretasikan oleh personel yang kompeten. Tidak semua indikasi sinyal menunjukkan cacat yang membahayakan, sehingga evaluasi perlu mempertimbangkan lokasi, ukuran, orientasi, dan kriteria penerimaan yang berlaku.
2. Ultrasonic Thickness Gauge untuk Mengukur Ketebalan Baja
Cek produk kami di sini : Jual Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge digunakan untuk mengukur ketebalan material dari satu sisi tanpa perlu membongkar komponen. Alat ini memanfaatkan waktu tempuh gelombang ultrasonik di dalam material untuk menghitung ketebalan berdasarkan parameter kecepatan rambat suara.
Dalam pemeriksaan bangunan, alat ini berguna untuk mengevaluasi ketebalan pelat baja, elemen logam, dan komponen yang berpotensi mengalami kehilangan material akibat korosi.
Contohnya, pada gedung industri yang telah beroperasi selama bertahun-tahun, pemeriksaan ketebalan dapat membantu mengidentifikasi bagian yang mengalami penipisan. Data tersebut kemudian dibandingkan dengan ketebalan nominal atau batas minimum yang ditentukan dalam evaluasi teknis.
Keunggulan alat ini adalah proses pemeriksaan yang relatif cepat dan kebutuhan akses yang hanya dari satu sisi. Namun, hasil pengukuran dapat dipengaruhi oleh kondisi permukaan, lapisan pelindung, jenis material, dan kemampuan alat membaca melalui lapisan tertentu.
Karena itu, pemilihan alat perlu disesuaikan dengan material yang diperiksa, terutama jika permukaan baja dilapisi cat atau memiliki tingkat korosi yang cukup tinggi.
3. Rebound Hammer untuk Pemeriksaan Beton
Cek produk kami di sini : Jual Rebound Hammer
Rebound Hammer, yang juga dikenal sebagai Schmidt Hammer, merupakan salah satu alat NDT yang umum digunakan untuk mengevaluasi keseragaman beton keras dan memperkirakan indikasi kekuatan beton berdasarkan respons pantulan mekanis.
Cara kerjanya adalah dengan memberikan tumbukan terkontrol pada permukaan beton, kemudian mengukur angka pantulan yang dihasilkan. Nilai tersebut dapat digunakan untuk membandingkan kondisi relatif beton pada sejumlah titik pemeriksaan.
Dalam praktiknya, Rebound Hammer dapat membantu pemeriksaan awal pada kolom, balok, pelat lantai, dinding beton, serta elemen beton lainnya.
Sebagai contoh, ketika tim inspeksi menemukan perbedaan kondisi permukaan pada beberapa kolom, pengujian di sejumlah titik dapat membantu mengidentifikasi area yang menunjukkan respons pantulan berbeda. Area tersebut selanjutnya dapat diperiksa lebih lanjut menggunakan metode yang sesuai.
Namun, penting dipahami bahwa angka pantulan Rebound Hammer tidak secara otomatis menunjukkan kuat tekan beton yang sebenarnya. ASTM C805/C805M menjelaskan bahwa estimasi kuat tekan membutuhkan hubungan korelasi yang sesuai dengan beton dan alat yang digunakan. Hasil pengujian juga dipengaruhi oleh kelembapan, tekstur permukaan, karbonasi, dan orientasi alat.
Oleh sebab itu, Rebound Hammer lebih tepat digunakan untuk pemeriksaan keseragaman dan penyaringan awal. Jika diperlukan estimasi kuat tekan yang lebih dapat dipertanggungjawabkan, hasilnya perlu dikorelasikan dengan metode pengujian lain sesuai prosedur yang berlaku.
4. Ultrasonic Pulse Velocity untuk Evaluasi Kualitas Beton
Ultrasonic Pulse Velocity (UPV) merupakan metode pengujian yang mengukur kecepatan rambat gelombang ultrasonik melalui beton. Pengujian dilakukan menggunakan transduser yang mengirimkan dan menerima gelombang, kemudian alat menghitung waktu tempuhnya.
Data kecepatan rambat dapat digunakan untuk membantu mengevaluasi keseragaman beton dan mengidentifikasi area yang memerlukan pemeriksaan lebih lanjut.
Pada kondisi tertentu, perubahan kecepatan rambat dapat berkaitan dengan adanya retak, rongga, perubahan karakteristik material, atau ketidakhomogenan beton. Meski demikian, interpretasinya harus mempertimbangkan kadar air, kondisi agregat, panjang lintasan, serta konfigurasi pengujian.
UPV dapat diterapkan pada berbagai elemen beton, termasuk balok, kolom, pelat lantai, dan struktur beton yang membutuhkan evaluasi kondisi internal.
Salah satu keunggulannya adalah kemampuan memberikan informasi yang melengkapi hasil pemeriksaan permukaan. Ketika digunakan bersama Rebound Hammer, UPV juga dapat membantu menghasilkan evaluasi yang lebih menyeluruh dibandingkan hanya mengandalkan satu metode.
Meskipun demikian, UPV tidak selalu dapat memastikan jenis atau ukuran cacat secara langsung. Hasilnya perlu ditafsirkan berdasarkan kondisi lapangan dan, bila diperlukan, dikombinasikan dengan metode investigasi tambahan.
5. Rebar Locator untuk Menemukan Tulangan Beton
Rebar Locator merupakan alat yang digunakan untuk mendeteksi posisi tulangan baja di dalam beton. Bergantung pada jenis dan kemampuan perangkatnya, alat ini juga dapat membantu memperkirakan kedalaman selimut beton serta karakteristik tulangan tertentu.
Pemeriksaan posisi tulangan sangat penting sebelum melakukan pengeboran, pemotongan, pemasangan angkur, atau pekerjaan renovasi pada elemen beton bertulang.
Misalnya, ketika kontraktor perlu memasang instalasi mekanikal pada dinding beton, Rebar Locator dapat membantu menentukan area yang relatif aman dari tulangan. Langkah ini membantu mengurangi risiko kerusakan pada elemen penguat struktur.
Alat ini juga bermanfaat dalam investigasi bangunan eksisting, terutama ketika gambar struktur tidak tersedia atau posisi tulangan aktual perlu diverifikasi.
Hal yang perlu diperhatikan adalah bahwa kemampuan memperkirakan diameter tulangan dapat dipengaruhi oleh kedalaman, jarak antarbatang, diameter tulangan, serta keberadaan lapisan logam lainnya. Karena itu, hasil pembacaan perlu disesuaikan dengan kemampuan alat dan kondisi pemeriksaan.
6. Ground Penetrating Radar untuk Investigasi Internal Beton
Ground Penetrating Radar (GPR) merupakan metode inspeksi yang menggunakan gelombang elektromagnetik untuk membantu memetakan kondisi internal material.
Pada struktur beton, GPR dapat digunakan untuk membantu mengidentifikasi posisi tulangan, memperkirakan kedalaman elemen tertentu, serta menemukan indikasi objek atau perubahan material di dalam struktur.
Metode ini berguna untuk investigasi pelat lantai, dinding beton, dek jembatan, dan elemen beton lain yang membutuhkan pemetaan sebelum pekerjaan konstruksi dilakukan.
Dibandingkan metode pendeteksi tulangan sederhana, GPR dapat memberikan gambaran area pemeriksaan yang lebih luas. Namun, kualitas interpretasi sangat dipengaruhi oleh karakteristik material, kadar air, kondisi permukaan, frekuensi antena, dan pengalaman operator.
GPR juga tidak boleh dianggap sebagai alat yang selalu dapat memastikan keberadaan retak atau rongga dengan akurasi tertentu. Indikasi yang ditemukan tetap membutuhkan evaluasi dan, jika perlu, verifikasi menggunakan metode lain.
7. Magnetic Particle Testing dan Dye Penetrant Testing untuk Baja
Selain pengujian ultrasonik, terdapat metode NDT yang berfokus pada pemeriksaan diskontinuitas di permukaan atau dekat permukaan material.
Magnetic Particle Testing (MT) digunakan pada material feromagnetik, seperti berbagai jenis baja karbon. Metode ini memanfaatkan medan magnet dan partikel magnetik untuk membantu memperlihatkan indikasi diskontinuitas, terutama yang berada di permukaan atau dekat permukaan.
Sementara itu, Liquid Penetrant Testing (PT) menggunakan cairan penetran yang masuk ke diskontinuitas terbuka pada permukaan. Setelah proses pembersihan dan aplikasi developer, indikasi dapat terlihat melalui pola penetran yang muncul.
Keduanya dapat digunakan untuk pemeriksaan sambungan las atau komponen baja sesuai karakteristik material dan prosedur pengujian.
MT tidak cocok untuk semua jenis logam, sedangkan PT hanya mendeteksi diskontinuitas yang terbuka ke permukaan. Jika dibutuhkan pemeriksaan cacat internal, metode lain seperti Ultrasonic Testing atau Radiographic Testing dapat dipertimbangkan.
Perbandingan Alat NDT untuk Baja dan Beton
Agar pemilihan perangkat lebih mudah, berikut ringkasan fungsi dan penerapannya.
| Jenis alat atau metode | Material utama | Fungsi utama |
|---|---|---|
| Ultrasonic Flaw Detector | Baja dan logam tertentu | Mendeteksi indikasi cacat internal |
| Ultrasonic Thickness Gauge | Baja dan material yang sesuai | Mengukur ketebalan dari satu sisi |
| Rebound Hammer | Beton keras | Mengevaluasi keseragaman dan memperkirakan indikasi kekuatan |
| Ultrasonic Pulse Velocity | Beton | Mengevaluasi kecepatan rambat gelombang dan keseragaman material |
| Rebar Locator | Beton bertulang | Mendeteksi posisi tulangan dan, pada perangkat tertentu, memperkirakan selimut beton |
| Ground Penetrating Radar | Beton dan material lain yang sesuai | Memetakan objek dan indikasi perubahan internal |
| Magnetic Particle Testing | Baja feromagnetik | Mendeteksi diskontinuitas permukaan dan dekat permukaan |
| Liquid Penetrant Testing | Material dengan permukaan tidak berpori yang sesuai | Menemukan diskontinuitas terbuka ke permukaan |
Perlu diperhatikan bahwa setiap alat memiliki batas kemampuan. Tidak ada satu perangkat yang dapat menggantikan seluruh metode NDT untuk semua jenis material dan kerusakan.
Cara Memilih Alat NDT yang Tepat untuk Proyek Bangunan
Pemilihan alat NDT sebaiknya didasarkan pada kebutuhan inspeksi, bukan semata-mata harga atau banyaknya fitur yang tersedia. Berikut beberapa faktor yang perlu dipertimbangkan.
1. Tentukan Jenis Material dan Tujuan Pengujian
Langkah pertama adalah memastikan apakah objek yang diperiksa berupa baja struktural, beton bertulang, atau kombinasi keduanya. Selanjutnya, tentukan apakah pemeriksaan bertujuan mengukur ketebalan, mendeteksi cacat las, mengevaluasi keseragaman beton, atau memetakan tulangan.
Tujuan yang berbeda membutuhkan alat dan prosedur pengujian yang berbeda pula.
2. Perhatikan Rentang Pengukuran dan Kemampuan Alat
Periksa spesifikasi teknis perangkat, seperti rentang ketebalan, frekuensi transduser, kedalaman deteksi yang relevan, resolusi, serta kemampuan penyimpanan data.
Pastikan spesifikasi tersebut sesuai dengan karakteristik material dan kebutuhan proyek. Jangan hanya mengandalkan klaim pemasaran tanpa meninjau dokumentasi teknisnya.
3. Sesuaikan dengan Standar Pengujian
Metode pemeriksaan perlu mengikuti standar yang relevan dengan jenis material dan tujuan evaluasi. Sebagai contoh, ASTM C805/C805M membahas pengujian angka pantulan beton keras, sedangkan ISO 1920-7 membahas beberapa metode NDT untuk beton yang telah mengeras.
Untuk pemeriksaan baja dan sambungan las, standar yang digunakan perlu disesuaikan dengan jenis produk, metode pengujian, spesifikasi proyek, serta kriteria penerimaan yang ditetapkan.
4. Evaluasi Kemudahan Penggunaan dan Dokumentasi
Alat yang mendukung penyimpanan hasil pengukuran, ekspor data, serta penyusunan laporan dapat membantu proses dokumentasi inspeksi.
Fitur tersebut bermanfaat ketika pemeriksaan dilakukan pada banyak titik atau harus diulang secara berkala untuk memantau perubahan kondisi struktur.
5. Pertimbangkan Kalibrasi dan Kompetensi Operator
Kualitas hasil NDT tidak hanya ditentukan oleh perangkat. Kalibrasi atau verifikasi kinerja sesuai prosedur, pemilihan parameter, persiapan permukaan, serta kompetensi personel juga memengaruhi keandalan hasil.
Untuk pemeriksaan yang berpengaruh pada keputusan keselamatan struktur, gunakan tenaga ahli yang memiliki kompetensi sesuai metode pengujian dan kebutuhan proyek.
Penerapan NDT pada Pemeriksaan Bangunan
Penggunaan alat NDT dapat disesuaikan dengan tahapan dan kebutuhan pemeriksaan bangunan.
Pada bangunan baru, pengujian dapat mendukung pemeriksaan kualitas material, sambungan las, dan keseragaman beton. Pada bangunan eksisting, metode yang sama dapat digunakan untuk membantu investigasi kerusakan, memeriksa indikasi korosi, atau mengevaluasi area yang dicurigai mengalami penurunan kualitas.
Pada proyek renovasi, Rebar Locator dan GPR dapat membantu memetakan elemen internal sebelum pengeboran. Sementara itu, Ultrasonic Thickness Gauge dapat digunakan untuk memeriksa penipisan elemen baja, dan Ultrasonic Flaw Detector dapat membantu mengevaluasi sambungan las sesuai prosedur yang ditetapkan.
Jika ditemukan indikasi kerusakan, hasil NDT sebaiknya dijadikan bagian dari evaluasi menyeluruh. Inspeksi visual, analisis struktur, pengujian tambahan, dan pemeriksaan dokumen teknis dapat diperlukan untuk menentukan apakah elemen masih memenuhi persyaratan keselamatan.
