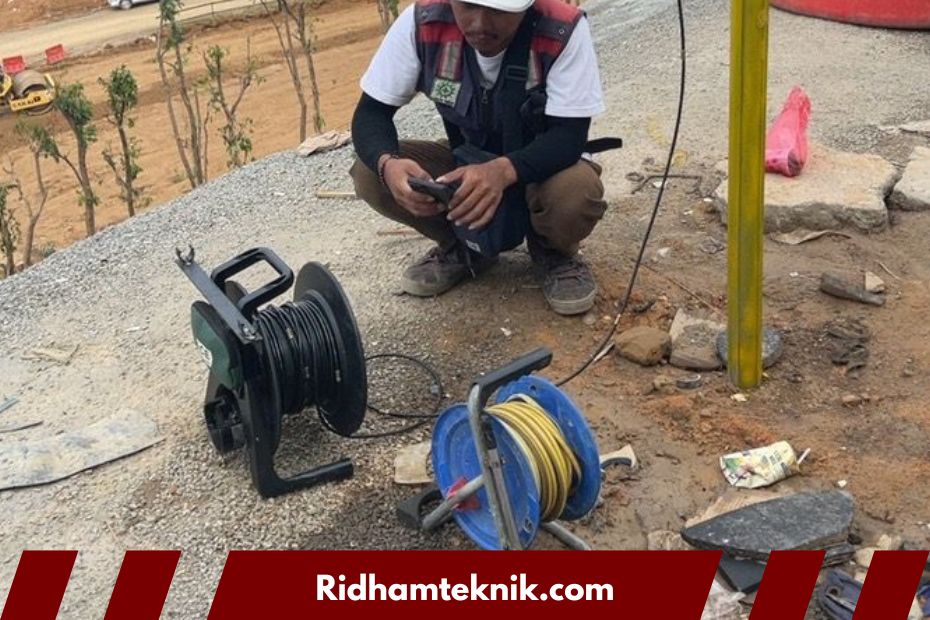

Pengukuran Muka Air Tanah Piezometer : Cara dan Metodenya

Pengukuran muka air tanah menggunakan piezometer dilakukan untuk mengetahui perubahan tekanan air pori dan kondisi elevasi air tanah di dalam tanah. Data hasil pemantauan dapat membantu evaluasi stabilitas lereng, bendungan, galian, tanggul, maupun struktur geoteknik dengan memberikan gambaran perubahan kondisi air tanah secara berkala.

Pergerakan air di bawah tanah sering kali menjadi musuh tersembunyi bagi proyek infrastruktur besar. Tanpa pemantauan tepat, tekanan pori tanah bisa memicu longsor atau kegagalan struktur lereng tambang. Artikel ini mengupas bagaimana pengukuran muka air tanah piezometer bekerja di lapangan, pilihan alat yang tepat, serta trik menghindari kesalahan pembacaan data demi keamanan proyek Anda.

Mengapa Pengukuran Muka Air Tanah Piezometer Penting Dilakukan?

Masih banyak orang yang menyamakan muka air tanah biasa (water table) dengan tekanan air pori (pore water pressure). Padahal, keduanya memberikan informasi geoteknik yang berbeda.

Muka air tanah bebas hanya menunjukkan batas atas kejenuhan air di dalam tanah bebas. Sementara itu, piezometer mengukur tekanan hidrostatis air pada kedalaman spesifik yang terisolasi. Mengapa ini penting?

Ketika tanah menerima beban, seperti urugan jalan tol baru atau timbunan batuan penutup (overburden) di area tambang, air di dalam pori-pori tanah tertekan. Jika air ini tidak bisa keluar dengan cepat, tekanan air pori melonjak.

Hasilnya? Kuat geser tanah merosot tajam. Lereng yang tadinya terlihat kokoh bisa mendadak longsor tanpa peringatan visual di permukaan. Di sinilah pentingnya melakukan pengukuran muka air tanah.

Jenis Piezometer yang Paling Sering Digunakan

Tidak ada satu jenis alat yang cocok untuk semua medan. Pilihan alat sangat bergantung pada respons waktu yang dibutuhkan, kondisi tanah, dan anggaran proyek.

1. Piezometer Standpipe (Casagrande)

Ini adalah tipe paling klasik dan mekanis. Cara kerjanya sederhana: pipa berlubang (screen) ditanam pada kedalaman tertentu, diisolasi dengan bentonit, lalu diisi pasir kuarsa di area filter.

Pengukuran dilakukan secara manual menggunakan water level meter (dipmeter) yang mengeluarkan bunyi saat menyentuh permukaan air di dalam pipa. Sistem ini murah dan tangguh, tetapi punya kelemahan besar: time lag atau kelambatan respons. Pada tanah lempung berbutir halus, butuh waktu berhari-hari agar elevasi air di pipa stabil sesuai tekanan tanah sebenarnya.

2. Piezometer Vibrating Wire (VW)

Jika Anda butuh data otomatis dan real-time, tipe Vibrating Wire adalah standar industri saat ini.

Alat ini memanfaatkan kawat baja yang diregangkan di dalam diafragma sensitif tekanan. Ketika tekanan air berubah, defleksi diafragma mengubah tegangan kawat. Frekuensi getaran kawat inilah yang dibaca oleh datalogger dan dikonversi menjadi satuan tekanan (kPa atau meter kolom air).

Jenis piezometer ini sangat cocok dipasang pada tanah lempung kedap air maupun proyek yang butuh peringatan dini otomatis.

Langkah Praktis Pengukuran Muka Air Tanah Piezometer

Melakukan pengukuran muka air tanah piezometer tidak bisa asal celup atau sekadar membaca angka di layar. Prosedur standar di lapangan menentukan seberapa sah data yang Anda dapatkan.

Kalibrasi Titik Nol (Zero Reading): Sebelum sensor dimasukkan ke dalam lubang bor, catat bacaan awal di udara terbuka serta tekanan barometrik lokal. Ini kunci agar perhitungan teknis nantinya presisi.
Pembersihan dan Flushing Lubang Bor: Khusus piezometer standpipe, pastikan pipa bebas dari endapan lumpur halus yang menyumbat filter bawah.
Penurunan Alat (Deployment): Turunkan sensor VW atau kawat dipmeter secara perlahan. Hindari benturan keras pada dinding casing.
Pencatatan Kedalaman Referensi: Ukur elevasi bibir casing atas (top of casing) menggunakan alat ukur geodesi (RTK/Total Station). Tanpa koordinat Z yang pasti, data kedalaman air tidak ada artinya.
Koreksi Tekanan Atmosfer: Sensor tipe terendam (unvented) mewajibkan Anda mengurangkan tekanan atmosfer harian agar dapat angka tekanan air murni.

Aktivitas rutin ini biasanya dipadukan dengan instrumen geoteknik lainnya seperti inclinometer untuk melihat korelasi antara pergerakan tanah dan kenaikan air.

Tantangan Lapangan dan Cara Mengatasi Error Pengukuran

Data piezometer ngaco? Jangan langsung salahkan sensornya. Dari pengalaman di lapangan, kesalahan manusia dan kondisi lingkungan lebih sering jadi biang keroknya.

Penyumbatan filter (clogging) adalah masalah paling umum pada tipe standpipe. Air yang berlumpur dapat menutupi pori-pori filter pasir, membuat bacaan air “tertahan” di level lama padahal muka air asli sudah turun. Pembersihan berkala dengan menghembuskan udara bertekanan rendah (air flushing) bisa menyegarkan kembali fungsi pipa.

Masalah lain ada pada kebocoran sekat (bentonite seal). Jika sekat bentonit di atas filter kurang padat, air dari lapisan tanah atas yang lebih dangkal akan merembes ke bawah. Hasilnya? Piezometer mengukur campuran tekanan dari dua lapisan berbeda. Data pun invalid.

Untuk piezometer elektrik seperti VW, pastikan kabel terlindung dari gigitan hewan atau gilas alat berat. Sambungan kabel yang basah juga bisa mengubah nilai resistansi dan merusak bacaan frekuensi.
