Alat untuk Mengukur Tinggi Permukaan Air di Sungai

Alat untuk Mengukur Tinggi Permukaan Air di Sungai umumnya menggunakan Automatic Water Level Recorder (AWLR) yang dilengkapi sensor water level untuk mengukur perubahan tinggi muka air secara otomatis dan berkala. Sensor dapat menggunakan teknologi radar, ultrasonik, maupun tekanan (pressure transducer), sementara data hasil pengukuran dapat direkam dan dikirim secara real-time untuk pemantauan sungai serta sistem peringatan dini banjir.

Air sungai itu dinamis. Dalam hitungan jam, arus tenang bisa berubah jadi bandang jika curah hujan di hulu meningkat drastis. Di sinilah peran penting data tinggi muka air (TMA).

Pemerintah daerah, Badan Penanggulangan Bencana Daerah (BPBD), hingga pengelola bendungan membutuhkan data acuan yang presisi. Tanpa data ini, prediksi bencana hanyalah tebak-tebakan. Dampaknya tidak main-main: kerugian materiil hingga ancaman keselamatan jiwa.

Selain mitigasi bencana, pemantauan air sungai diperlukan untuk:

Manajemen Pertanian dan Irigasi: Memastikan pasokan air untuk sawah warga tetap cukup saat musim kemarau.
Operasional Pembangkit Listrik (PLTA): Mengatur volume reservoir agar turbin bekerja optimal.
Studi Hidrologi dan Lingkungan: Meneliti siklus air, erosi tanah, dan pola intrusi air laut di area muara.

Pertanyaannya, instrumen apa yang paling cocok untuk kebutuhan lapangan Anda?

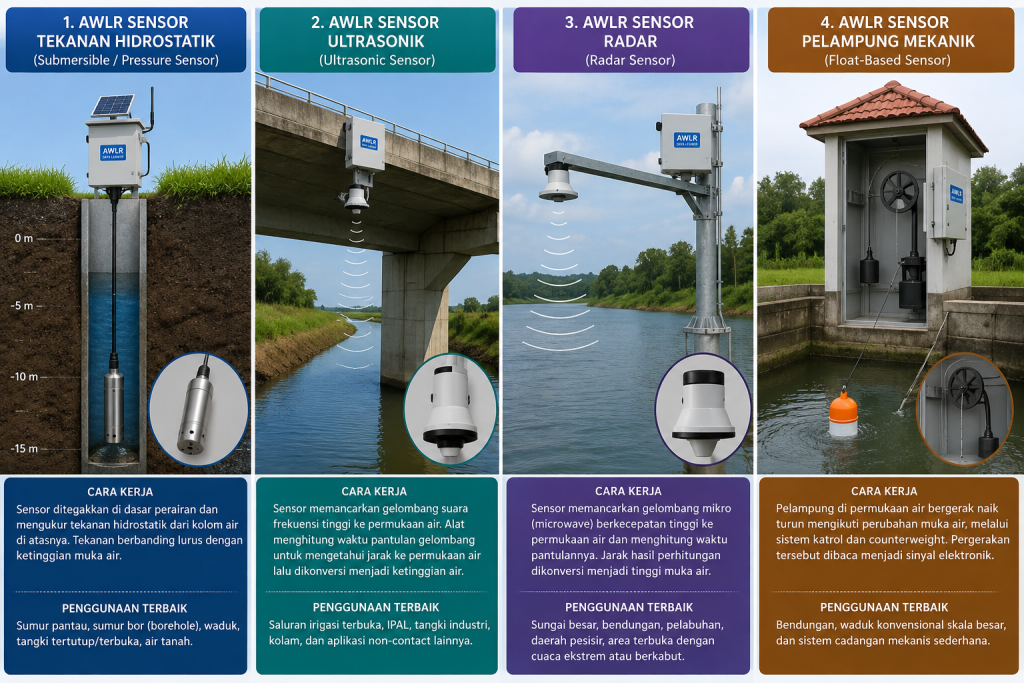

Jenis Alat untuk Mengukur Tinggi Permukaan Air di Sungai

Setiap lokasi sungai punya karakter berbeda. Ada sungai lebar berarus deras, sungai dangkal berlumpur, hingga saluran irigasi yang tenang. Karena itu, memilih alat untuk mengukur tinggi permukaan air di sungai tidak bisa asal comot.

1. Papan Duga Air Manual (Staff Gauge / Peil Schaal)

Ini adalah alat paling klasik dan paling murah. Anda pasti sering melihatnya di tiang jembatan atau pintu air—sebilah papan plat besi berskala milimeter atau sentimeter dengan perpaduan warna kontras seperti kuning, merah, dan hitam.

Cara kerjanya murni visual. Petugas lapangan harus datang langsung ke lokasi untuk membaca angka di papan duga.

Keunggulan:

Biaya instalasi sangat murah.
Tidak butuh listrik atau jaringan internet sama sekali.
Sangat awet jika menggunakan bahan enamel steel atau aluminium anodized anti-karat.

Kekurangan:

Human error tinggi saat pembacaan (terutama saat malam atau cuaca buruk).
Tidak menyediakan data real-time otomatis.
Berisiko tertutup lumut atau terhalang sampah sungai.

2. Sensor Tekanan Hidrostatik (Submersible Pressure Transducer)

Beralih ke sistem otomatis, kita punya sensor tekanan. Alat ini ditenggelamkan sampai ke dasar sungai atau diletakkan dalam tabung pelindung (stilling well).

Prinsip fisika yang dipakai sederhana: semakin tinggi kolom air di atas sensor, semakin besar tekanan hidrostatik yang diterima. Sensor mengubah besaran tekanan ini menjadi sinyal listrik (biasanya 4-20mA atau RS485 Modbus) yang kemudian dikonversi menjadi satuan meter.

Sensor ini cocok untuk sungai yang jernih dengan fluktuasi air yang tidak terlalu ekstrim.

Namun, hati-hati dengan endapan lumpur. Jika bagian diafragma sensor tertutup sedimen, pembacaannya pasti kacau. Perlu perawatan berkala untuk membersihkan kerak dan lumut.

3. Sensor Ultrasonik (Non-Kontak)

Ingin alat yang tidak perlu menyentuh air sama sekali? Sensor ultrasonik solusinya. Alat ini dipasang menggantung di atas permukaan sungai, misalnya ditempelkan pada gelagar jembatan.

Prinsip kerjanya mirip kelelawar. Sensor memancarkan gelombang suara frekuensi tinggi ke bawah. Gelombang memantul saat menabrak permukaan air dan kembali ke sensor. Dengan menghitung waktu tempuh gelombang, jarak permukaan air bisa diketahui secara presisi.

Karena tidak bersentuhan langsung dengan air sungai yang korosif atau penuh sampah, sensor ultrasonik punya umur pakai yang cukup panjang.

Tetapi ada kelemahannya. Gelombang suara sangat dipengaruhi oleh temperatur udara dan angin kencang. Selain itu, jika sungai tertutup busa tebal atau vegetasi enceng gondok, sinyal pantulan bisa terdistorsi.

4. Sensor Radar Muka Air (Radar Level Transmitter)

Bisa dibilang, ini adalah standar emas dalam pemantauan hidro-meteorologi modern saat ini.

Mirip dengan ultrasonik, radar dipasang di atas permukaan air tanpa kontak langsung. Bedanya, radar menggunakan gelombang elektromagnetik (biasanya pada frekuensi 24 GHz atau 80 GHz), bukan gelombang suara.

Hasilnya? Luar biasa stabil. Sensor radar sama sekali tidak terpengaruh oleh:

Perubahan suhu udara yang ekstrem.
Kondisi angin kencang atau badai.
Uap air, kabut tebal, dan hujan deras.

Akurasi radar bisa mencapai orde milimeter (±2 mm). Sangat tangguh untuk sungai-sungai besar di Indonesia yang sering dilanda cuaca buruk.

Satu-satunya pertimbangan utama saat memilih sensor radar adalah harganya yang lebih tinggi dibanding teknologi lainnya.

5. Shaft Encoder dengan Pelampung (Float-Operated Shaft Encoder)

Teknologi ini menggabungkan mekanisme mekanis tradisional dengan pemrosesan digital. Sebuah pelampung diletakkan di dalam stilling well (pipa pelindung) dan dihubungkan ke roda pemutar (pulley) di bagian atas menggunakan tali baja anti-karat.

Ketika air naik atau turun, pelampung bergerak dan memutar roda. Putaran roda ini dibaca oleh shaft encoder yang mengubah gerakan mekanis menjadi data digital dengan tingkat presisi sangat tinggi.

Sistem ini sangat disukai oleh instrumen BMKG atau Kementerian PUPR untuk stasiun pemantauan permanen karena keandalannya yang teruji puluhan tahun.

Tabel Perbandingan Teknologi Sensor Muka Air

Untuk memudahkan Anda membandingkan tiap teknologi, mari lihat ringkasan berikut:

Peil Schaal (Manual): Biaya Murah | Akurasi Sedang | Tanpa Perawatan Rumit | Berisiko Terhalang Lumut.
Pressure Transducer: Biaya Sedang | Akurasi Tinggi | Sensitif terhadap Lumpur/Sedimen | Pemasangan di Dasar Sungai.
Ultrasonic Sensor: Biaya Sedang | Akurasi Cukup Tinggi | Terpengaruh Angin/Suhu | Pemasangan Non-Kontak di Atas Air.
Radar Sensor: Biaya Tinggi | Akurasi Sangat Tinggi | Tahan Segala Cuaca | Pemasangan Non-Kontak di Atas Air.
Shaft Encoder: Biaya Tinggi | Akurasi Sangat Tinggi | Butuh Bangunan Stilling Well | Sangat Stabil untuk Stasiun Permanen.

Sistem AWLR: Mengubah Sensor Menjadi Informasi Real-Time

Memiliki sensor saja sebenarnya belum cukup. Di era modern, sensor air sungai hampir selalu dihubungkan dengan sistem yang dinamakan AWLR (Automatic Water Level Recorder).

AWLR adalah satu paket sistem terintegrasi yang terdiri dari:

Sensor Utama: (Radar, Ultrasonik, atau Pressure Transducer).
Data Logger: Otak dari stasiun yang berfungsi merekam data interval (misal tiap 5 menit sekali).
Modem Telemetri: Mengirimkan data via jaringan GSM/4G, LoRaWAN, atau Satelit (untuk daerah terpencil tanpa sinyal seluler).
Sistem Daya: Panel surya (solar panel) dilengkapi baterai/Aki agar alat bisa menyala 24 jam non-stop.
Server/Dashboard Web: Platform visualisasi data berupa grafik, tabel, dan notifikasi peringatan dini (SMS/WhatsApp Alert).

Bayangkan Anda berada di kantor pusat di Jakarta, tetapi bisa memantau tren kenaikan air di hulu sungai Kalimantan secara detik per detik. Itulah kekuatan sistem AWLR berbasis telemetri.

Tantangan Nyata Pemasangan di Lapangan

Di atas kertas, memilih alat untuk mengukur tinggi permukaan air di sungai kelihatan simpel. Beli sensor, pasang, selesai. Reality check: kondisi lapangan sering kali jauh lebih keras dari perkiraan.

Pengalaman menunjukkan ada beberapa masalah utama yang sering membuat alat rusak dalam hitungan bulan:

1. Sambaran Petir
Stasiun pemantau sungai biasanya berdiri di area terbuka atau di atas jembatan metal. Ini adalah sasaran empuk petir. Tanpa *penangkal petir* dan grounding yang benar (di bawah 5 Ohm), modul elektronik di dalam data logger bisa gosong seketika.

2. Sampah dan Batang Pohon Hanyut
Saat banjir, sungai membawa material berat seperti batang kayu besar. Jika Anda menggunakan sensor tipe celup atau pelampung tanpa pelindung yang kuat, sensor bisa terhantam dan hanyut terbawa arus.

3. Vandalisme dan Pencurian
Panel surya dan aki adalah komponen yang sering diincar pencuri di area terpencil. Penggunaan *box panel* besi terkunci berlapis serta penempatan posisi yang cukup tinggi sangat disarankan.

Jika Anda membangun sistem Peringatan Dini Banjir (Early Warning System) di sungai berarus deras yang sering membawa sampah, pilihlah Sensor Radar non-kontak yang dihubungkan ke AWLR telemetri 4G. Biaya investasinya memang lebih tinggi di awal, namun biaya perawatannya sangat rendah karena alat bebas dari resiko benturan air.

Sementara jika lokasi pengukuran berada di saluran irigasi beton yang tenang, Pressure Transducer atau Sensor Ultrasonik sudah lebih dari cukup untuk menyajikan data yang presisi tanpa menguras anggaran.
