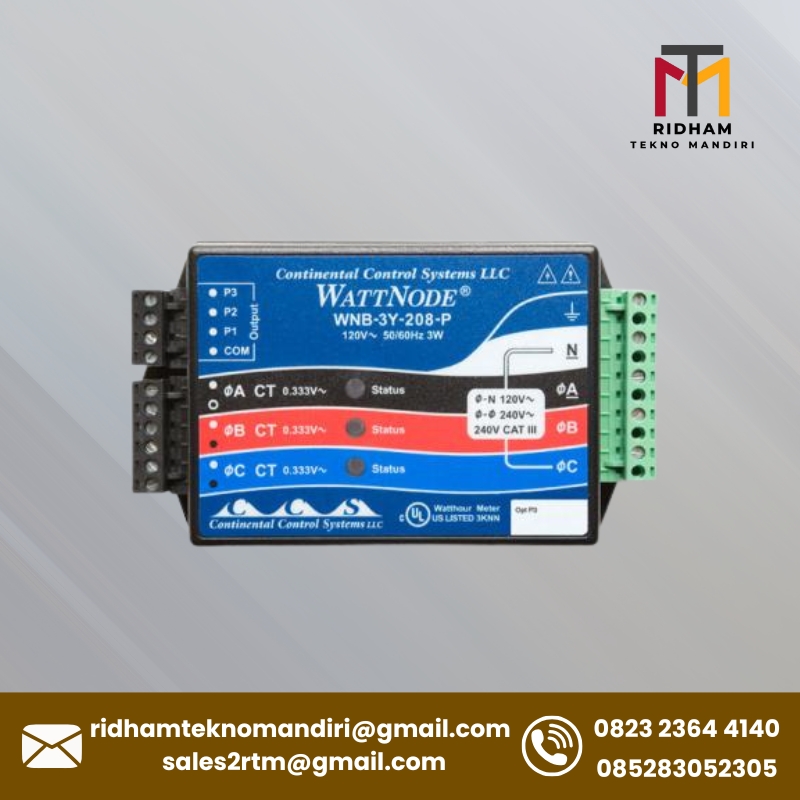

WattNode 208-240 VAC 2 or 3 Branch Circuit kWh Transducer Sensor

WattNode 208-240 VAC 2 or 3 Branch Circuit kWh Transducer Sensor

Menyediakan pengukuran kWh yang akurat dengan biaya rendah untuk memenuhi kebutuhan Anda dalam aplikasi sub-metering, net-metering, energy management, dan performance contracting.

WattNode kWh Transducer ini bekerja dengan Magnelab AC Current Transformers dan Pulse Input Adapter atau HOBO Data Node pulse input port untuk menyediakan True RMS kilowatt hours dari energi yang digunakan, bahkan untuk beban dengan non-sinusoidal waveforms.

Karena sensor ini terhubung langsung ke line, maka hanya boleh digunakan oleh personel yang berkompeten.
Model ini mendukung hingga 3 separate 120 VAC single-phase branch circuits atau individual 120 VAC phases dari 3-phase wye-connection 208/240 VAC circuit.

Pemesanan dan pertanyaan seputar produk bisa langsung menghubungi kami dengan menekan tombol whatsapp di bawah ini :

Order via Whatsapp 1
Order via Whatsapp 2

Features

  • Mengukur hingga 3 separate branch circuits secara bersamaan, mengurangi kompleksitas dan biaya
  • Digunakan dengan berbagai pilihan current transformers (dijual terpisah); rating dari 5 hingga 1500 amps
  • Pengukuran akurat dari beberapa single phase atau setiap fase dari 3-phase configurations
  • Mudah dipasang dan dihubungkan (easy to install and wire)
  • Individual pulse outputs untuk setiap circuit, kompatibel dengan pulse input logger models
  • Ukuran kecil: dapat dipasang pada existing service panels atau junction boxes
  • Diagnostic LEDs: mengonfirmasi pemasangan yang benar untuk semua fase
  • Line powered: tidak memerlukan external supply
  • Detachable terminal blocks: mudah dipasang dan dilepas

Specifications

  • Wye configuration ranges: 120, 208, 240 Volts AC – Neutral required
  • 1 Phase 2 Wire 120V (with neutral)
  • 1 Phase 3 Wire 120V/240V
  • 3 Phase 4 Wire 120V/208V
  • Rating: FCC Class A
  • Operating: voltage range: ±20% of nominal
  • Frequency: 60 Hz
  • CT input: 0-0.5 VAC operating, 3 VAC maximum
  • Accuracy: ±0.45% of reading + 0.05% FS through 25th harmonic (dependent on CT used and line variation accuracy could be 1.5% to 4% of reading)
  • Enclosure: High impact, UL rated ABS plastic
  • Connectors: UL, cUL recognized, detachable screw terminals (14 AWG), 600V
  • Operating temp range: -30 to 60°C (-22 to 140°F)
  • Operating humidity range: 0 to 90% RH, non-condensing
  • Dimensions: 8.5 cm x 14.3 cm x 3.8 cm (3.3 in. x 5.6 in. x 1.5 in.)
  • Weight: 295 g (10.4 oz.)
  • Number of data channels: 3
