VW piezometers

VW piezometers

VW piezometers mengubah water pressure pada diaphragm yang diukur menjadi sinyal frekuensi yang setara. Pressure pada diaphragm yang berubah karena fluid pressure menyebabkan perubahan tension pada wire. Wire yang bergetar akan beresonansi pada frekuensi tertentu. Sinyal frekuensi ini kemudian ditransmisikan melalui kabel ke readout.

Stainless steel khusus digunakan untuk meminimalkan thermal zero shift pada frekuensi, dan diaphragm memiliki presisi tinggi saat diproduksi. Pressure transducer juga dilengkapi dengan lightning protection untuk melindungi sensor dari sengatan listrik dan temperature device untuk mengkompensasi variasi suhu.

Pemesanan dan pertanyaan seputar produk bisa langsung menghubungi kami dengan menekan tombol whatsapp di bawah ini :

Order via Whatsapp 1
Order via Whatsapp 2

Specification

  • Sensor element: Vibrating wire sensor.
  • Range: 3.5~70 kg/cm² (untuk sebagian besar model), 1.0, 1.5, 2.0 kg/cm² (untuk Model 1515).
  • Resolution: 0.025% FSR.
  • Accuracy: ±0.1% FSR.
  • Nonlinearity: +0.5% FSR.
  • Over range capacity: 150% FSR.
  • Thermal zero shift: Kurang dari 0.05% FSR/°C.
  • Operating temperature: -40~80°C.
  • Built-in temperature device: Thermistor (3kg).
  • Temperature device range: -40~105°C.
  • Temperature device accuracy: ±0.5°C.
  • Waterproof: 1000m H2O.
  • Materials: Stainless steel, high grade epoxy resin potting.
    • Model 1550: Titanium.
    • Berdasarkan permintaan, dapat diproduksi dari STS316, bahan anti-korosi untuk lingkungan air laut.
  • Filter: Standar: 50 micron sintered stainless filter / air transit pressure: sekitar 5.6kg/cm². Pilihan: 1 micron / 100 micron ceramic filter.
  • Built-in lightning protection: Gas tube arrester (frequency output lines).
  • Weight: Berbeda-beda tergantung model.
  • Signal cable: Ø6.4mm, 0.37m²×4C shielded PU sheath cable.

Application

VW piezometers dirancang untuk mengukur pore water dan fluid pressure pada pressure tank dan pipe line, borehole, foundation, dan dam.

  • Pengukuran efek dari drainage systems yang digunakan untuk penggalian.
  • Pengukuran pore water pressure untuk menentukan safety factor selama penggalian atau penimbunan.
  • Pengukuran water level untuk memeriksa kinerja di sungai, waduk, standpipes.
  • Pengukuran pore water pressure untuk menentukan stabilitas lereng.
  • Pengukuran aliran underground water dan kebocoran air di embankments, dams, dan danau buatan.

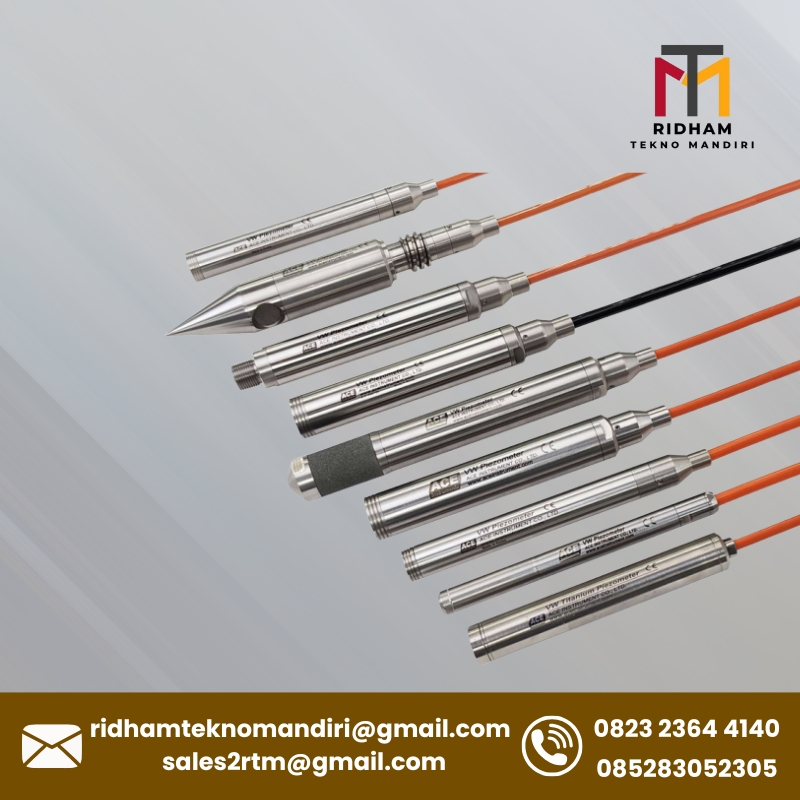

  • Model 1510 (standard): Dirancang untuk ditanam di earth fills dan pada antarmuka beton atau dimasukkan ke dalam boreholes dan pipa berdiameter kecil.
  • Model 1520 (push-in type): Ditempatkan pada material berbutir halus yang terkonsolidasi seperti pasir, lumpur, atau lempung.
  • Model 1530 (pressure sensor type): Dirancang untuk mengukur fluid pressure di pipelines untuk industri dan hidrolik.
  • Model 1540 (heavy duty type): Dibuat khusus untuk lokasi di mana pengukuran semi-permanen diperlukan, seperti di lokasi bendungan.
  • Model 1500US (ultra slim type): Dibuat dalam ukuran kecil (OD Ø12.7mm).
  • Model 1545 (ring filter type): Dilengkapi dengan metal filter cincin besar dengan permukaan kontak yang sangat luas.
  • Model 1550 (Corrosion resistance type): Dirancang dengan bahan titanium untuk ketahanan korosi dan bahan kimia yang sangat baik.
  • Model 1515 (low pressure type): Dirancang untuk mengukur low pressure.
  • Model 1500S (slim type): Dibuat dalam ukuran kecil (OD Ø17.5mm) untuk mengukur pada standpipe dengan ID Ø19mm.

Features

  • Tidak terpengaruh oleh panjang kabel dan perubahan resistance, reproducibility sangat baik.
  • Desain yang optimal.
  • Memungkinkan pengukuran otomatis.
