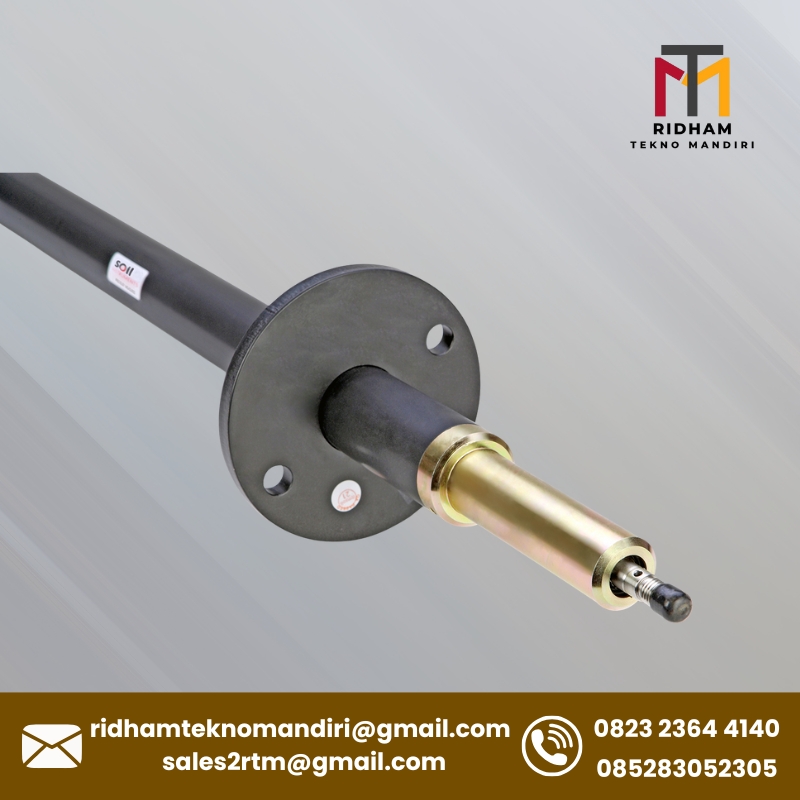

Vibrating Wire Soil Extensometer

The Vibrating Wire Soil Extensometer mengukur lateral deformation pada tanah dan batuan, terutama di bendungan tanggul dan galian tambang atau quarry.

Rangkaian displacement transducers dan anchor beams yang berurutan dapat digunakan untuk memberikan profil pergerakan yang berkelanjutan. Extensometer ini terdiri dari Vibrating Wire displacement transducer yang berada di dalam heavy-duty sealed housing.

Sebuah telescoping PVC sleeve melindungi extension rod dari kontak dengan tanah, memastikan pergerakannya bebas.

Saat pergerakan lateral terjadi, jarak antara VW transducer dan anchor akan berubah. Ini menyebabkan perubahan frekuensi pada VW transducer; perubahan ini diukur dan dapat dikonversi untuk mendapatkan nilai perpindahan dalam milimeter.
