kelebihan

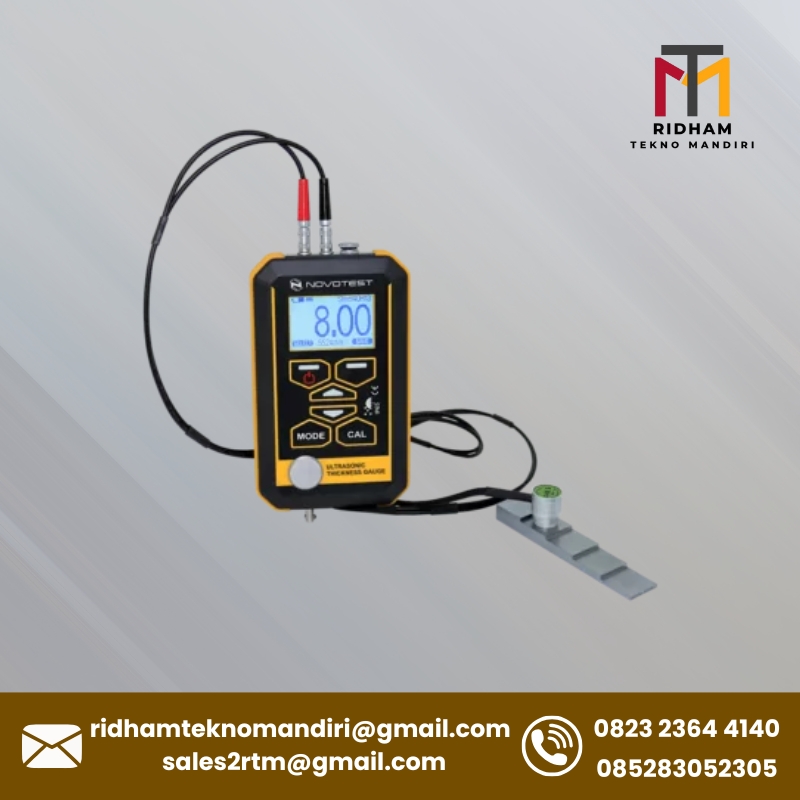

Perlindungan unik terhadap debu dan kelembapan, yang sebelumnya tidak tersedia di pasar ultrasonic thickness gauges untuk penggunaan umum. Secara default, perangkat ini hadir dengan tingkat perlindungan debu dan kelembapan IP65. Tingkat perlindungan ini dapat ditingkatkan hingga IP67 (dapat direndam dalam air) saat pemesanan.
Kinerja otonom perangkat yang belum pernah ada sebelumnya – waktu operasi kontinu thickness gauge ditingkatkan hingga 200 jam.
Lapisan karet khusus di sisi casing memudahkan pengguna dalam menggenggam thickness gauge dengan nyaman.
Perangkat memiliki bobot dan dimensi yang ringan dibandingkan dengan thickness gauge terlindung lainnya.
Data yang tersimpan dapat ditransfer ke PC.
Material selection dan pengaturan otomatis kecepatan ultrasound.
Large graphic display dengan kontras tinggi dan backlight.
Tampilan ketebalan yang diukur dalam mm dan inches.
Menu yang mudah digunakan di dalam perangkat.
Pilihan UT probes yang luas dengan pengaturan bawaan di perangkat.
Mode pengolahan statistik dari hasil pengukuran.
Kemampuan untuk mengembalikan factory calibrations.
Kemampuan untuk mengatur semua parameter dari acoustic path.
Kemampuan untuk menyesuaikan user gain langsung dari mode pengukuran.
Wide range of testing.
Mode alarm suara dan visual saat pengukuran berada di luar batas yang ditetapkan.
Koneksi nirkabel dengan perangkat Android melalui NOVOTEST Lab App (opsional untuk model UT-1M-IP (Lab) saja).
Wide measurement range (0.4 hingga 1500 mm atau lebih).
Available probes 1.25–10 MHz:
– 1.25MHz probe (echo) 20/2 untuk ketebalan besar atau material dengan atenuasi sinyal yang sangat tinggi
– 2.0MHz probe (echo) 20/2 untuk ketebalan besar atau material dengan atenuasi sinyal tinggi
– 2.5MHz probe (echo) 12/2 untuk sampel tebal
– 5MHz probe (echo) 10/2 untuk berbagai jenis sampel dasar
– 10MHz probe (echo) 6/2 untuk sampel tipis
– 10MHz probe (echo) 2х3 untuk produk dengan bentuk kompleks, biasanya turbine blades
– 5MHz high-temperature probe (echo) 10/2 untuk sampel panas hingga 250 °C / 482 °F
– 2.5MHz probe (echo-echo) 12/2 untuk through coating
– 5MHz probe (echo-echo) 10/2 untuk through coating
– 10MHz probe (echo-echo) 6/2 untuk through coating
– 5MHz probe (echo-echo) 10/2 untuk through coating, penggunaan underwater, kabel 10 m
– 5MHz probe (echo-echo) 10/2 untuk through coating, penggunaan underwater, kabel 20 m
– 5MHz probe (echo-echo) 10/2 untuk through coating, penggunaan underwater, kabel 30 m
Gain adjustment (±20 dB)
Preset velocities untuk banyak jenis material
Mode B-scan dan mode kontrol
Mode through-coating (echo-echo)
Pengaturan ambang batas dengan automatic alarm
Penyimpanan pengaturan untuk berbagai probes
Kompatibel dengan probes dari produsen lain
V-path correction dan penyesuaian TVG untuk probes pengguna
Penyimpanan hasil pengukuran dan PC software
Koneksi kabel ke PC:
– Online – NOVOTEST.INFO/USB-connect
– Offline – NOVOTEST USB-Connect
Koneksi nirkabel dengan perangkat Android melalui NOVOTEST Lab App (khusus untuk model UT-1M-IP (Lab))
Spesifikasi
Probe type range for steel, mm:
Probe 10MHz – P112-10-2×3: 0.4–15
Probe 10MHz – P112-10-6 / 2: 0.45–300
Probe 5MHz – P112-5-10 / 2: 0.8–500
Probe 2,5MHz – P112-2,5-12 / 2: 2.5–1000
Probe 2MHz – P112-2-20 / 2: 3–1200
Probe 1,25MHz – P112-1.25-20 / 2: 4–1500
Probe dimensions, mm:
Probe 10MHz – P112-10-2×3: 4×9×60
Probe 10MHz – P112-10-6 / 2: D12×15
Probe 5MHz – P112-5-10 / 2: D17×20
Probe 2,5MHz – P112-2,5-12 / 2: D20×21
Probe 2MHz – P112-2-20 / 2: D30×28
Probe 1,25MHz – P112-1.25-20 / 2: D30×35
Dimensions of probe contact area/crystal, mm:
Probe 10MHz – P112-10-2×3: 2×7 / 2×3
Probe 10MHz – P112-10-6 / 2: D9 / D6
Probe 5MHz – P112-5-10 / 2: D14 / D10
Probe 2,5MHz – P112-2,5-12 / 2: D16 / D12
Probe 2MHz – P112-2-20 / 2: D24 / D20
Probe 1,25MHz – P112-1.25-20 / 2: D24 / D20
Optional probes:
5MHz high-temperature probe (echo) 10/2:
• Range: 0.8–300 mm
• Surface temperature: up to 250 °С / 482 °F
2,5MHz probe (echo-echo) 12/2 for through coating:
• Range: 6–30 mm
• Coating thickness range: up to 1 mm
5MHz probe (echo-echo) 10/2 for through coating:
• Range: 3.5–26 mm
• Coating thickness range: up to 1 mm
10MHz probe (echo-echo) 6/2 for through coating:
• Range: 2–12 mm
• Coating thickness range: up to 0.6 mm
5MHz probe (echo-echo) 10/2 for through coating, underwater, 10 m cable:
• Range: 3.5–26 mm
• Coating thickness range: up to 1 mm
5MHz probe (echo-echo) 10/2 for through coating, underwater, 20 m cable:
• Range: 3.5–26 mm
• Coating thickness range: up to 1 mm
5MHz probe (echo-echo) 10/2 for through coating, underwater, 30 m cable:
• Range: 3.5–26 mm
• Coating thickness range: up to 1 mm
Compatible probe types:
Ultrasonic, dual-element, longitudinal waves (termasuk probe dari produsen lain)
Compatibility with Active EMAT Transducer EMAT-A1:
Tidak kompatibel
Probe calibrations (V-path, TVG, dll):
Pabrik (untuk probe NOVOTEST)
Pengguna (untuk probe dari produsen lain)
Probe cable connector type:
2 Lemo 00
Probe cable length, m:
1,2
Measurement scales:
mm (m/s)
inch (inch/μs)
Measurement resolution, mm/inch:
0.01 / 0.001 (0.01 / 0.0001 jika diminta)
Basic measurement accuracy, mm:
± (0,01 T + 0.05)
(*Untuk rentang 0.8 – 300 mm)
Gain range, dB:
± 20
Response time, maks, s:
1
Setting range of the ultrasonic velocity, m/s:
1000–17000
Preset velocities for materials:
Steel (8 grade berbeda), Aluminum, Iron, Cast Iron, Zinc, Chromium, Copper, Brass, Bronze, Silver, Gold, Nickel, Tungsten, Tin, Lead, Molybdenum, Manganese, Magnesium, Rubber, Polystyrene, Plexiglas, Capron, Caprolon, ED-5, Ebonite, Porcelain, Teflon, Textolite, Silicate Glass, Acrylic glass, User
Operating modes:
Normal
B-scan
Control mode
Standards:
ASTM E797
EN 14127
EN15317
Body type / Dust and moisture protection level:
Plastic, sealed
IP65
(Opsi tahan air hingga kedalaman 1 m selama 30 menit – IP67)
Calibration thickness block on the body:
6 mm (Steel/~6080 m/s)
PC cable connection:
Online: NOVOTEST.INFO/USB-connect
Offline: NOVOTEST USB-Connect
Wireless connection with Android gadgets via NOVOTEST Lab App:
UT-1M-IP: Tidak tersedia
UT-1M-IP (Lab): Tersedia
Storage capacity of measurement results:
UT-1M-IP: 128
UT-1M-IP (Lab): 128 di perangkat + di NOVOTEST Lab App (tergantung memori Android gadget)
Measurement archives:
Menu perangkat
Smartphone/tablet Android
Cloud storage / PC
PDF
Excel (CSV)
Menu languages:
English, Spanish, Ukrainian, Russian (bahasa lain opsional)
Operating environment:
Suhu: -20°C ~ 50°C
Kelembaban: 30% ~ 80% R.H.
Power supply:
DC 4.5V (3 baterai AA standar)
Time of continuous work, jam (minimal):
Hingga 200 jam
Charging:
Charger USB 5V
Weight of electronic unit with batteries, maks, kg:
0.2
Overall dimensions, mm:
120×60×25
Package weight, kg:
1.5
Package dimensions, cm:
33×27×10
Documents:
Operation manual UT-1M-IP
Quick guide UT-1M/-IP
Brochure UT-1M/-2A
Country of origin:
Made in Ukraine (Europe)
Warranty:
Dasar:
– 12 bulan untuk unit elektronik
– 6 bulan untuk probe
Perpanjangan (opsional):
– Hingga 3 tahun
