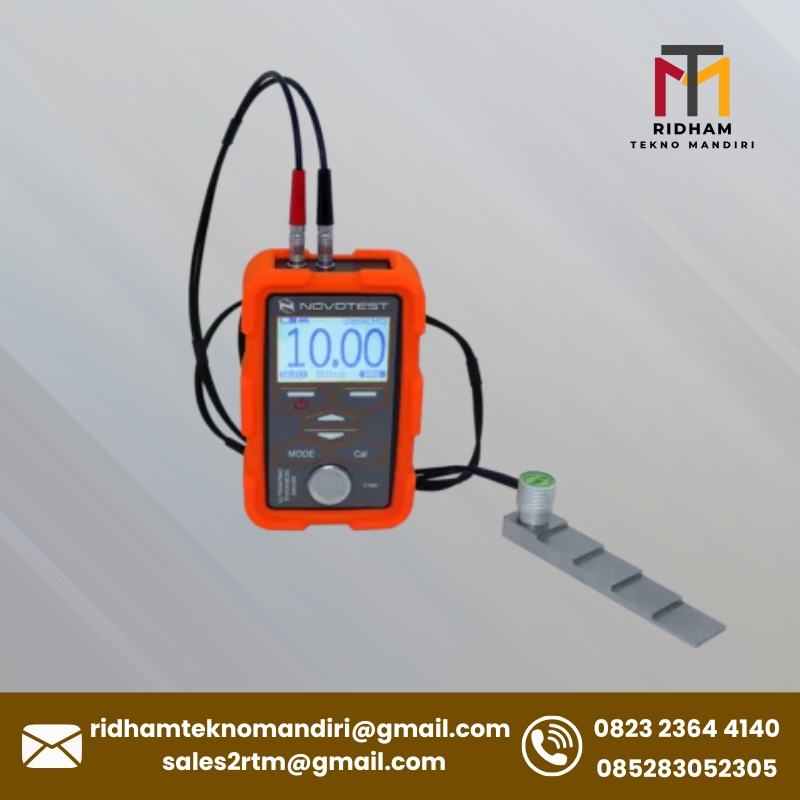

Ultrasonic Thickness Gauge NOVOTEST UT-1M

Ultrasonic Thickness Gauge NOVOTEST UT-1M

Ultrasonic Thickness Gauge NOVOTEST UT-1M digunakan untuk pengujian non-destructive secara operasional terhadap ketebalan produk dengan akses satu arah. Saat ini, metode ini merupakan yang paling umum digunakan di dunia untuk menyelesaikan tugas seperti itu.

Pemesanan dan pertanyaan seputar produk bisa langsung menghubungi kami dengan menekan tombol whatsapp di bawah ini :

Order via Whatsapp 1
Order via Whatsapp 2

Kelebihan

  • Koneksi wireless dengan gadget Android melalui NOVOTEST Lab App (opsional hanya untuk model UT-1M (Lab))
  • Rentang pengukuran yang luas (0.4 hingga 1500 mm atau lebih, tergantung pada material dan permukaan)
  • Tersedia probe 1.25–10 MHz:
    – Probe 1.25MHz (echo) 20/2 untuk ketebalan besar atau material dengan atenuasi sinyal yang sangat tinggi
    – Probe 2.0MHz (echo) 20/2 untuk ketebalan besar atau material dengan atenuasi sinyal tinggi
    – Probe 2.5MHz (echo) 12/2 untuk sampel tebal
    – Probe 5MHz (echo) 10/2 untuk berbagai sampel dasar
    – Probe 10MHz (echo) 6/2 untuk sampel tipis
    – Probe 10MHz (echo) 2×3 untuk produk dengan bentuk kompleks, biasanya bilah turbin
    – Probe 5MHz high-temperature (echo) 10/2 untuk sampel yang dipanaskan hingga 250 °C/482 °F
    – Probe 2.5MHz (echo-echo) 12/2 untuk through coating
    – Probe 5MHz (echo-echo) 10/2 untuk through coating
    – Probe 10MHz (echo-echo) 6/2 untuk through coating
    – Probe 5MHz (echo-echo) 10/2 untuk through coating, underwater, kabel 10 m
    – Probe 5MHz (echo-echo) 10/2 untuk through coating, underwater, kabel 20 m
    – Probe 5MHz (echo-echo) 10/2 untuk through coating, underwater, kabel 30 m
  • Gain adjustment (±20 dB)
  • Preset velocities untuk berbagai material
  • Tersedia mode B-scan dan control mode
  • Mode through-coating (echo-echo)
  • Pengaturan threshold dengan alarm otomatis
  • Penyimpanan pengaturan untuk berbagai probe
  • Kompatibel dengan probe dari produsen lain
  • V-path correction dan TVG adjusting untuk probe milik pengguna
  • Penyimpanan data pengukuran dan software untuk PC
  • Koneksi kabel ke PC:
    – Online – NOVOTEST.INFO/USB-connect
    – Offline – NOVOTEST USB-Connect
  • Koneksi wireless dengan gadget Android melalui NOVOTEST LAB App (hanya untuk UT-1M (Lab))
  • Housing yang shockproof dan ergonomis
  • Menu multi-language
  • Pengoperasian yang nyaman dan mudah
  • Jumlah tombol kontrol yang minimal
  • Pemilihan jenis probe melalui satu tombol
  • Display grafis dengan backlight
  • Kompensasi delay pada probe
  • Kontrol baterai
  • Pemantauan keberadaan acoustic coupling pada display grafis
  • Perekaman hasil pengukuran terakhir saat transducer dilepas dari permukaan
    Tersedia berbagai macam aksesoris

Spesifikasi

Probe type range for steel, mm:

  • Probe 10MHz – P112-10-2×3: 0.4–15
  • Probe 10MHz – P112-10-6 / 2: 0.45–300
  • Probe 5MHz – P112-5-10 / 2: 0.8–500
  • Probe 2,5MHz – P112-2,5-12 / 2: 2.5–1000
  • Probe 2MHz – P112-2-20 / 2: 3–1200
  • Probe 1,25MHz – P112-1.25-20 / 2: 4–1500

Probe dimensions, mm:

  • Probe 10MHz – P112-10-2×3: 4×9×60
  • Probe 10MHz – P112-10-6 / 2: D12×15
  • Probe 5MHz – P112-5-10 / 2: D17×20
  • Probe 2,5MHz – P112-2,5-12 / 2: D20×21
  • Probe 2MHz – P112-2-20 / 2: D30×28
  • Probe 1,25MHz – P112-1.25-20 / 2: D30×35

Dimensions of probe contact area/crystal, mm:

  • Probe 10MHz – P112-10-2×3: 2×7 / 2×3
  • Probe 10MHz – P112-10-6 / 2: D9 / D6
  • Probe 5MHz – P112-5-10 / 2: D14 / D10
  • Probe 2,5MHz – P112-2,5-12 / 2: D16 / D12
  • Probe 2MHz – P112-2-20 / 2: D24 / D20
  • Probe 1,25MHz – P112-1.25-20 / 2: D24 / D20

Optional probes:

  • 5MHz high-temperature probe (echo) 10/2: range 0.8–300 mm, surface temperature up to 250 °C / 482 °F
  • 2,5MHz probe (echo-echo) 12/2 for through coating: range 6–30 mm, coating thickness range – up to 1 mm
  • 5MHz probe (echo-echo) 10/2 for through coating: range 3.5–26 mm, coating thickness range – up to 1 mm
  • 10MHz probe (echo-echo) 6/2 for through coating: range 2–12 mm, coating thickness range – up to 0.6 mm
  • 5MHz probe (echo-echo) 10/2 for through coating, underwater, 10 m cable: range 3.5–26 mm, coating thickness range – up to 1 mm
  • 5MHz probe (echo-echo) 10/2 for through coating, underwater, 20 m cable: range 3.5–26 mm, coating thickness range – up to 1 mm
  • 5MHz probe (echo-echo) 10/2 for through coating, underwater, 30 m cable: range 3.5–26 mm, coating thickness range – up to 1 mm

Compatible probe types: Ultrasonic, dual-element, longitudinal waves (termasuk probe dari produsen lain)

Compatibility with Active EMAT Transducer EMAT-A1: No

Probe calibrations (V-path, TVG, etc.):

Factory: untuk NOVOTEST probes

User: untuk probe dari produsen lain

Probe cable connector type: 2 Lemo 00

Probe cable length, m: 1.2

Measurement scales:

  • mm (m/s)
  • inch (inch/μs)
  • Measurement resolution, mm/inch: 0.01 / 0.001 (0.01 / 0.0001 atas permintaan)

Basic measurement accuracy, mm: ± (0.01 T + 0.05) (*untuk range 0.8–300 mm)

Gain range, dB: ± 20

Response time, with no more than, s: 1

Setting range of the ultrasonic velocity, m/s: 1000–17000

Preset velocities for materials:

Steel (8 grades), Aluminum, Iron, Cast Iron, Zinc, Chromium, Copper, Brass, Bronze, Silver, Gold, Nickel, Tungsten, Tin, Lead, Molybdenum, Manganese, Magnesium, Rubber, Polystyrene, Plexiglas, Capron, Caprolon, ED-5, Ebonite, Porcelain, Teflon, Textolite, Silicate Glass, Acrylic Glass, User

Device menu modes:

  • Measurement
  • Calibration
  • Archive
  • Memory card
  • Information
  • Operating modes:
  • Normal
  • B-scan
  • Control mode

Standards:

  • ASTM E797
  • EN 14127
  • EN 15317

Body type / Dust and moisture protection level:

  • Material: Plastic, dengan shockproof silicone case
  • Level: IP54
  • Cocok untuk penggunaan di lapangan dan workshop
  • Calibration thickness block on the body: 6 mm (Steel / ~6080 m/s)

PC cable connection:

Online: NOVOTEST.INFO/USB-connect

Offline: NOVOTEST USB-Connect

Wireless connection with Android gadgets via NOVOTEST Lab App:

UT-1M: No

UT-1M (Lab): Yes

Storage capacity of measurement results:

UT-1M: 128

UT-1M (Lab): 128 di perangkat + di NOVOTEST Lab App (terbatas hanya oleh kapasitas memori Android gadget)

Measurement archives:

  • Device menu
  • Android smartphone/tablet
  • Cloud storage / PC
  • PDF
  • Excel (CSV)

Menu languages: English, Spanish, Ukrainian, Russian (bahasa lain opsional)

Operating environment:

Temperature: -20°C ~ 40°C

Humidity: 30% ~ 80% R.H.

Power supply: DC 3V (2 pcs standard batteries AA)

Time of continuous work hours, not less, h: 25

Charging: External charger untuk 2 pcs AA batteries

Weight of electronic unit with batteries, no more, kg: 0.25

Overall dimensions, mm: 120 × 60 × 25

Package weight, kg: 1.5

Package dimensions, cm: 33 × 27 × 10

Documents:

Operation manual UT-1M

Quick guide UT-1M

Brochure UT-1M / -2A

Country of origin: Made in Ukraine (Europe)

Warranty:

Basic:
– 12 bulan untuk electronic unit
– 6 bulan untuk probes

Extended (opsional): hingga 3 tahun
