Pneumatic piezometer

Dalam instalasi umum,

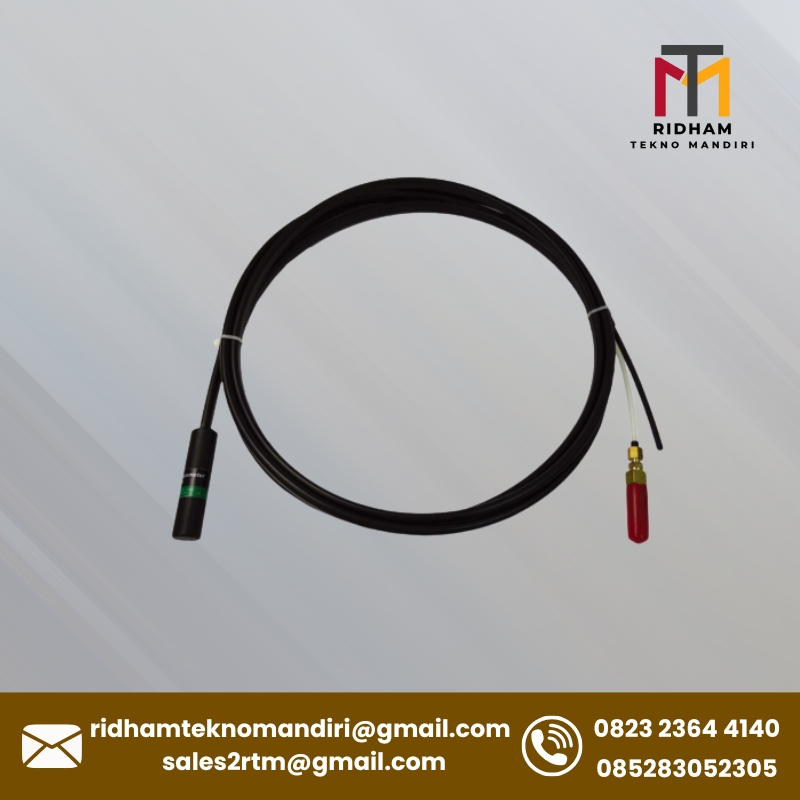

pneumatic piezometer model 2510 disegel dalam borehole, ditanam di dalam fill, atau digantung di dalam standpipe. Dua pneumatic tubes mengalir dari piezometer ke terminal di permukaan. Piezometer ini berisi flexible rubber diaphragm.

Water pressure bekerja pada satu sisi diaphragm dan nitrogen gas pressure bekerja pada sisi lainnya. Saat pembacaan dibutuhkan, pneumatic indicator dihubungkan ke terminal atau langsung ke tubing.

Compressed nitrogen gas dari indicator mengalir ke bawah input tube untuk meningkatkan gas pressure pada diaphragm. Ketika gas pressure melebihi water pressure, diaphragm terdorong menjauhi vent tube, memungkinkan kelebihan gas keluar melalui vent tube. Saat aliran gas balik terdeteksi di permukaan, suplai gas dimatikan.

Gas pressure di dalam piezometer berkurang hingga water pressure memaksa diaphragm kembali ke posisi semula, mencegah keluarnya gas lebih lanjut melalui vent tube.
