Pendulum System

Sistem Pendulum memiliki dua jenis: tipe langsung (model 8100) dan tipe terbalik (model 8200).

Tipe Langsung (Model 8100)

Terdiri dari tangki minyak, kit jangkar yang dipasang di sisi atas unit yang diukur, dan kawat. Jenis ini cocok untuk dipasang pada struktur tanah di ketinggian yang besar. Kawat tetap tegang karena berat tangki minyak yang dipasang di tanah. Jangkar tetap dipasang di bagian atas struktur, dan kawat digantung pada jangkar melalui pembacaan di permukaan tanah pada titik awal.

Tipe Terbalik (Model 8200)

Terdiri dari jangkar grouting pada tanah yang stabil, unit pembacaan di tengah, unit pelampung yang mengapung dengan kawat di bagian atas, dan kawat yang menghubungkan bagian atas dan bawah. Jenis ini untuk struktur bawah tanah dan titik pemasangannya berada di garis bawah.

Wire bagian atas terhubung dengan pelampung yang menjaga keseimbangan sejauh setiap perpindahan jika terjadi kemiringan atau perpindahan. Tepat di bawah pelampung, unit pembacaan terletak yang dipasang pada rangka penopang. Kawat yang menempel pada pergi melalui takik berbentuk U hingga ke unit pelampung

Pemesanan dan pertanyaan seputar produk bisa langsung menghubungi kami dengan menekan tombol whatsapp di bawah ini :

Order via Whatsapp 1
Order via Whatsapp 2

Specification

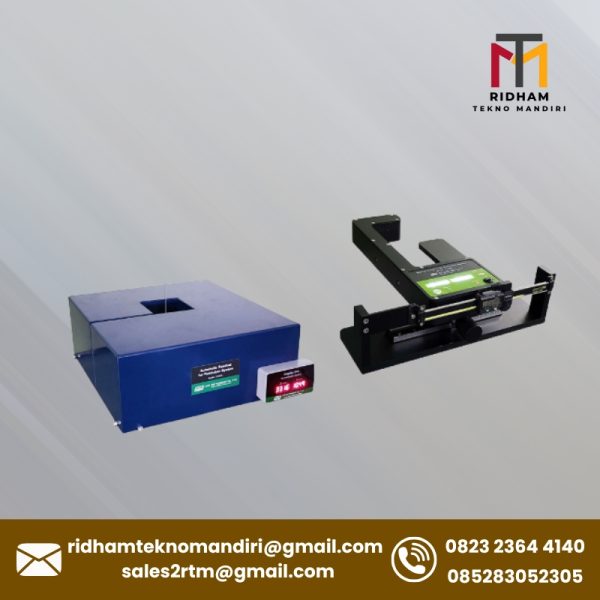

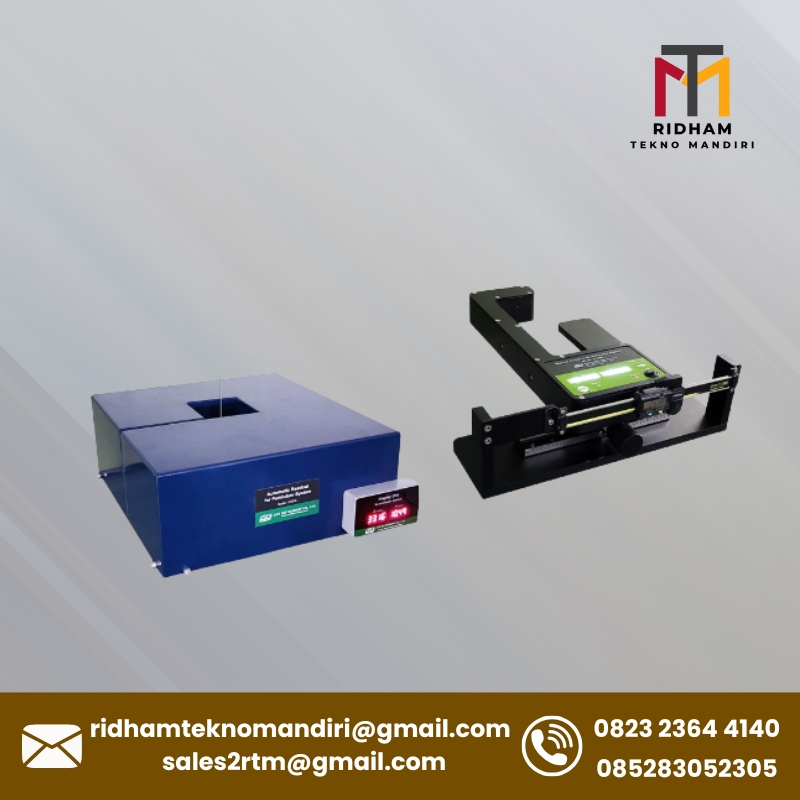

Sistem Pendulum tersedia dalam dua model utama: Manual Pendulum Readout (8100M) dan Automatic Pendulum Readout (8100A).

Untuk Manual Pendulum Readout (8100M), model ini termasuk Tipe Langsung (8100). Sementara itu, Automatic Pendulum Readout (8100A) adalah Tipe Terbalik (8200).

Rentang pengukuran untuk model manual adalah ±75mm (X,Y), sedangkan untuk model otomatis adalah ±25mm (X,Y). Resolusinya adalah 0.01mm untuk manual, dan 7.5µm untuk otomatis. Akurasi pengukuran model manual mencapai ±0.1mm, sementara model otomatis lebih presisi dengan akurasi lebih dari ±0.05mm.

Sensor yang digunakan pada kedua tipe adalah CCD laser. Model otomatis memiliki kesalahan RMS kurang dari ±0.04mm.

Suhu operasional untuk model otomatis berkisar antara -15°C hingga 60°C. Untuk komunikasi, model otomatis menggunakan RS-485 dan memiliki output analog 4-20mA. Konsumsi dayanya kurang dari 500mA dan kelembaban relatifnya lebih dari 95%. Alat ini juga memiliki rating tahan air IP67. Sumber daya yang dibutuhkan adalah AC 85-220V atau 24VDC.

Dimensi fisik model otomatis adalah 308 x 330 x 145mm. Kawat yang digunakan adalah kawat baja tahan karat 1.6mm.

Untuk kedua jenis sistem pendulum, panjang pengukur standar yang dapat dipilih adalah 1, 2, atau 3m. Konektor komunikasinya tahan air hingga 100 bar (produk cetakan karet) dan seluruh sistem memiliki ketahanan air hingga 400m H₂O.

Jumlah kit sensor yang dapat dipasang tergantung pada kedalaman instalasi; maksimal 200 unit dapat digunakan dengan ADL-200B dan maksimal 60 unit dengan ML1. Bahan pembuatnya adalah baja tahan karat khusus dengan potting epoksi bermutu tinggi. Beratnya adalah 0.5kg per kit sensor 1m. Kabel sinyal yang digunakan berukuran Ø7.0mm, 0.3mm²×6C berupa kabel twisted pair berselubung silikon. Aksesori yang disertakan adalah Roda Ass’y 2 (Bagian koneksi).
