Pipa Inclinometer untuk Monitoring Teknik

Pipa Inclinometer (inclinometer casing) adalah pipa khusus yang berfungsi sebagai pelindung inclinometer probe ketika dimasukan ke dalam tanah sehingga bisa dengan jelas dan akurat dalam memantau pergerakan tanah dan struktur di bawah permukaan. Dipasang di dalam borehole atau trench, casing ini ikut bergerak mengikuti deformasi tanah sehingga perubahan sudut dapat terukur secara akurat.

Memahami pergerakan tanah di bawah permukaan merupakan hal yang sangat krusial. Pergerakan sekecil apa pun, jika tidak terdeteksi sejak dini, bisa berkembang menjadi risiko besar seperti longsor, keruntuhan galian, atau kegagalan struktur. Salah satu komponen penting yang berperan besar dalam sistem pemantauan tersebut adalah inclinometer casing.

Pipa Inclinometer merupakan pipa PVC khusus yang tidak hanya berfungsi sebagai pelindung, tetapi juga sebagai alat yang membantu kelancaran proses pengukuran pergerakan bawah tanah. Berbeda dengan pipa biasa yang hanya bersifat pasif, casing ini dirancang secara khusus agar mampu “menerjemahkan” pergerakan tanah menjadi data teknis yang bisa dianalisis oleh engineer.

Apa Itu Inclinometer Casing?

Pipa inclinometer terbuat dari material plastik seperti ABS atau PVC yang memang dirancang khusus untuk aktivitas geoteknik . Casing ini dipasang ke dalam borehole secara vertikal, atau ke dalam trench secara horizontal, tergantung pada kebutuhan pemantauan di lapangan. Setelah terpasang, casing akan menjadi bagian permanen dari tanah atau struktur yang dimonitor.

Fungsi utama casing ini bukan untuk mengukur secara langsung, melainkan sebagai jalur pengukuran bagi inclinometer probe. Dengan kata lain, casing adalah “rel” yang memastikan alat ukur dapat bekerja secara konsisten dan akurat dari waktu ke waktu.

Ciri Khas yang Membedakan dari Pipa Biasa

Ciri khusus dari pipa inclinometer terletak pada bagian dalamnya. Di sepanjang dinding internal casing terdapat empat tracking grooves memanjang yang tersusun dengan jarak tepat 90° satu sama lain. Alur-alur inilah yang menjadi pembeda utama antara inclinometer casing dan pipa PVC biasa.

Tracking grooves berfungsi sebagai jalur roda inclinometer probe saat diturunkan ke dalam casing. Karena posisinya sudah ditentukan secara presisi, probe akan selalu berada pada orientasi yang sama setiap kali pengukuran dilakukan. Inilah yang memungkinkan pengukuran dilakukan pada dua bidang utama, yaitu down-slope dan cross-slope, sehingga arah pergerakan tanah dapat diketahui dengan jelas.

Kombinasi Precision Alignment dan Ketahanan Material

Selain presisi, pipa inclinometer juga dirancang dengan mempertimbangkan kondisi lapangan yang ekstrem. Pia harus cukup kaku agar bentuk dan alurnya tidak berubah, karena sedikit perubahan saja dapat memengaruhi akurasi data. Namun di sisi lain, casing juga harus cukup fleksibel.

Fleksibilitas ini penting karena casing diharapkan ikut melengkung mengikuti pergerakan tanah atau batuan di sekitarnya. Jika casing terlalu kaku dan rapuh, ia bisa retak atau patah sebelum pergerakan tanah terukur. Oleh karena itu, keseimbangan antara flexibility & strength menjadi poin penting dalam penggunaan pipa inclinometer.

Cara Kerja Pipa Inclinometer untuk Monitoring Geoteknik

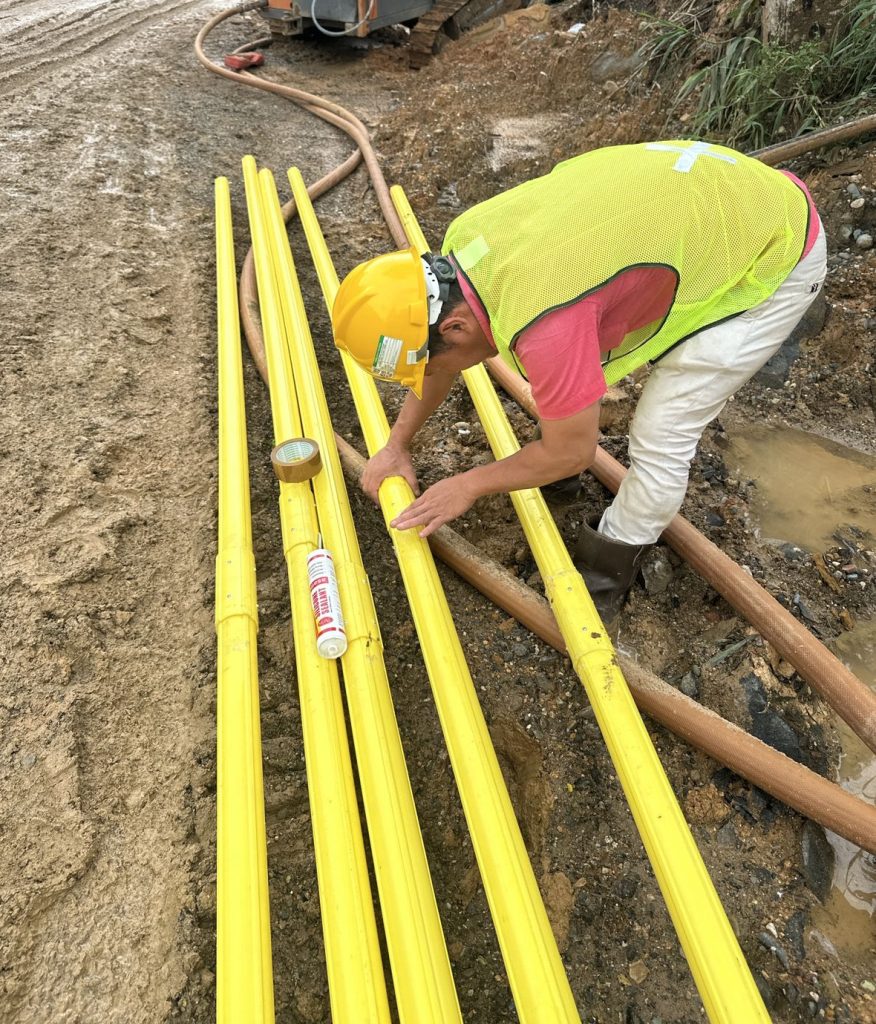

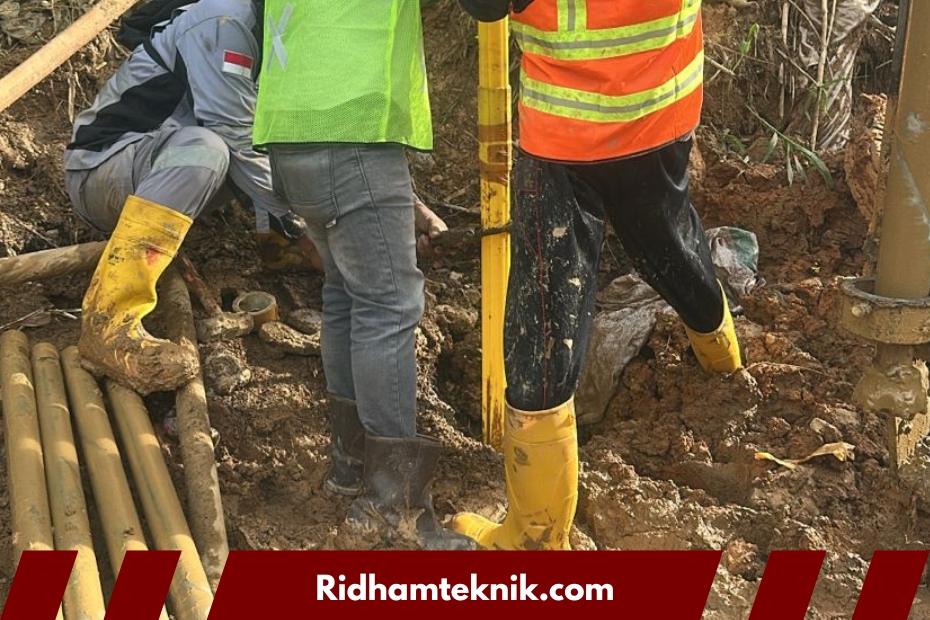

Proses dimulai dari tahap installation. Lubang bor dibuat sesuai kedalaman yang direncanakan, kemudian casing dimasukkan ke dalam lubang tersebut. Celah antara casing dan tanah diisi dengan grout, sehingga casing benar-benar menyatu dengan massa tanah. Dengan cara ini, setiap pergerakan tanah akan langsung diikuti oleh pergerakan casing.

Setelah instalasi selesai, dilakukan pengukuran awal atau baseline untuk menetapkan kondisi “nol”. Data baseline ini menjadi acuan utama dalam seluruh proses monitoring.

Pada tahap monitoring, inclinometer probe diturunkan secara berkala mengikuti tracking grooves. Jika terjadi pergerakan tanah akibat longsor, galian, atau aktivitas konstruksi, casing akan melengkung. Lengkungan inilah yang kemudian dideteksi oleh probe dalam bentuk perubahan sudut.

Melalui perbandingan data monitoring dengan baseline, engineer dapat memperoleh informasi detail mengenai kedalaman pergerakan, arah pergeseran, hingga kecepatan deformasi bawah permukaan.

Penggunaan Pipa Inclinometer di Berbagai Bidang

Penggunaan pipa inclinometer dalam monitoring geoteknik sangat luas. Pada aktivitas landslide monitoring, alat ini digunakan untuk mendeteksi slip plane, yaitu bidang tempat tanah mulai bergerak. Pada pekerjaan excavations, pipa inclinometer membantu memastikan dinding galian tetap stabil dan tidak mengalami deformasi berlebih.

Di bidang dam safety, pipa inclinometer berperan penting dalam memantau pergeseran internal pada earth-fill dams, yang sering kali tidak terlihat dari permukaan. Sementara dalam proyek tunneling, casing digunakan untuk memantau penurunan atau pergerakan tanah di atas jalur boring machine.

Pipa inclinometer mungkin terlihat sederhana dari luar, tetapi perannya dalam dunia geoteknik sangat besar. Dengan desain presisi, material yang seimbang antara kekuatan dan fleksibilitas, serta fungsi yang terintegrasi dengan sistem monitoring, casing ini menjadi fondasi utama dalam pengukuran pergerakan bawah tanah. Tanpa inclinometer casing yang baik, data yang dihasilkan tidak akan akurat, dan risiko kegagalan struktur pun menjadi jauh lebih besar.

Beli Pipa Inclinometer di Ridham Teknik

Ridham Teknik distributor dan suplier peralatan geoteknik dan sistem monitoring jual pipa inclinometer untuk kebutuhan monitoring geoteknik pada proyek konstruksi dan bisa juga untuk aktivitas riset geoteknik. Kami memiliki stok pipa inclinometer yang bisa di kirim ke seluruh Indonesia.
