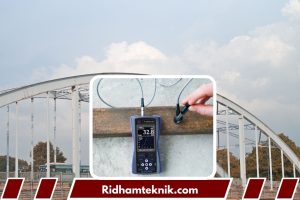

Jenis Portable Hardness Tester untuk Inspeksi Struktur Bangunan

Portable hardness tester untuk inspeksi struktur bangunan tersedia dalam beberapa jenis, seperti Rockwell, Brinell, Vickers, Leeb, dan UCI, dengan prinsip pengukuran serta aplikasi yang berbeda. Seperti apa bentuknya dan bagaimana cara kerja masing-masing alat tersebut ?

Inspeksi struktur bangunan tidak selalu dapat dilakukan dengan membawa material ke laboratorium. Pada bangunan yang sudah berdiri, komponen seperti balok baja, kolom, sambungan, pelat, rangka, maupun komponen mesin pendukung biasanya harus diperiksa langsung di lokasi. Kondisi inilah yang membuat portable hardness tester menjadi salah satu perangkat yang menarik untuk pekerjaan inspeksi dan pengujian material di lapangan.

Portable hardness tester digunakan untuk mengetahui tingkat kekerasan suatu material melalui metode pengujian tertentu. Pada material logam, hasil pengukuran dapat dinyatakan dalam skala seperti HRC, HRB, HB/HBW, HV, atau skala lain yang sesuai dengan metode dan materialnya. ISO sendiri mencakup berbagai metode hardness testing seperti Brinell, Rockwell, Vickers, Knoop, Leeb, dan instrumented indentation testing.

Namun, memilih hardness tester untuk inspeksi struktur tidak cukup hanya berdasarkan bentuk alat atau klaim “portable”. Prinsip pengukuran, material yang diperiksa, kondisi permukaan, akses ke area pengujian, ukuran dan ketebalan komponen, serta standar yang digunakan dalam pekerjaan harus menjadi pertimbangan.

Jenis Hardness Tester untuk Inspeksi Struktur Bangunan

Kekerasan material berkaitan dengan ketahanannya terhadap deformasi plastis lokal. Pada struktur baja, informasi mengenai hardness dapat digunakan sebagai salah satu data untuk mengevaluasi kondisi material, melakukan pemeriksaan komponen, membandingkan area yang berbeda, atau membantu proses identifikasi material.

Pengujian hardness juga dapat menjadi bagian dari inspeksi setelah fabrikasi, pemeliharaan, pemeriksaan komponen lama, hingga quality control pada pekerjaan tertentu.

Meski demikian, hardness bukan pengganti seluruh metode pengujian material. Nilai hardness pada satu titik hanya memberikan informasi mengenai kondisi material di area yang diuji. Pada metode UCI, misalnya, ASTM A1038-26 secara eksplisit menjelaskan bahwa pengukuran bersifat superficial dan hasil pada satu lokasi tidak mewakili kondisi subsurface atau otomatis mewakili seluruh komponen.

Karena itu, hasil hardness sebaiknya dibaca bersama informasi desain, material specification, inspeksi visual, dan bila diperlukan metode NDT atau pengujian lainnya.

1. Portable Rockwell Hardness Tester

Portable Rockwell hardness tester menggunakan prinsip pengukuran Rockwell untuk menentukan kekerasan material berdasarkan respons material terhadap penetrasi.

Keunggulan utamanya adalah proses pengukuran yang relatif praktis dan hasil yang dapat dinyatakan dalam skala Rockwell tertentu sesuai konfigurasi alat dan material yang diuji.

ASTM E110 secara khusus mencakup prosedur penggunaan portable hardness tester untuk pengukuran Rockwell maupun Brinell pada material logam di lapangan atau di luar laboratorium. Standar tersebut juga menjelaskan bahwa prinsip pengukurannya mengikuti metode Rockwell dan Brinell yang digunakan pada pengujian standar.

Jenis ini dapat dipertimbangkan ketika objek inspeksi memiliki material dan kondisi permukaan yang sesuai dengan metode Rockwell serta kebutuhan pekerjaan memang membutuhkan skala Rockwell.

2. Portable Brinell Hardness Tester

Brinell hardness testing menggunakan penetrator berbentuk bola dan menghasilkan indentasi pada permukaan material. Nilai hardness kemudian ditentukan berdasarkan karakteristik indentasi tersebut.

Portable Brinell tester dapat digunakan ketika pemeriksaan dilakukan terhadap komponen logam berukuran besar atau komponen yang sulit dibawa ke laboratorium.

Salah satu karakteristik penting metode Brinell adalah ukuran indentasi yang relatif lebih besar dibandingkan metode hardness dengan indentasi sangat kecil. Karena itu, kondisi permukaan, ketebalan komponen, lokasi pengujian, dan kebutuhan terhadap bekas indentasi perlu dipertimbangkan sebelum pengujian.

ISO 6506-2 juga secara eksplisit mencakup verifikasi dan kalibrasi mesin Brinell yang digunakan baik pada lokasi tetap maupun portable.

3. Portable Vickers Hardness Tester

Portable Vickers hardness tester menggunakan diamond indenter dengan geometri tertentu untuk menghasilkan indentasi yang kemudian digunakan dalam penentuan nilai Vickers hardness.

Metode Vickers dapat memberikan pengukuran dengan indentasi relatif kecil sehingga menarik untuk komponen atau area yang membutuhkan pengujian lebih lokal.

ISO 6507-1:2023 menetapkan metode Vickers hardness test untuk material logam, termasuk rentang gaya pengujian tertentu dan kondisi pengukuran yang harus diperhatikan.

Portable Vickers tester dapat menjadi pilihan untuk inspeksi komponen logam tertentu, terutama ketika kebutuhan pengujian mengarah pada skala HV. Namun, alat harus diverifikasi dan digunakan sesuai prosedur yang berlaku. ISO 6507-2 juga mencakup verifikasi dan kalibrasi mesin Vickers portable.

4. Portable Leeb Hardness Tester

Salah satu jenis yang populer untuk pekerjaan lapangan adalah Leeb hardness tester atau rebound hardness tester untuk logam.

Metode Leeb bekerja dengan prinsip impact dan mengukur respons pantulan dari impact body terhadap permukaan material. Hasil pengukuran kemudian dapat dikonversikan ke skala hardness tertentu apabila konfigurasi alat dan materialnya mendukung.

Kelebihan pendekatan ini adalah ukuran perangkat yang umumnya ringkas dan kemudahan untuk melakukan pengukuran pada komponen berukuran besar.

Leeb testing termasuk salah satu metode hardness yang berada dalam lingkup standardisasi ISO/TC 164/SC 3 bersama metode Brinell, Knoop, Rockwell, dan Vickers.

Dalam aplikasi struktur baja, portable Leeb tester dapat membantu pemeriksaan beberapa titik pada komponen tanpa harus membawa komponen tersebut ke laboratorium. Akan tetapi, arah pengujian, kondisi permukaan, massa dan ketebalan komponen, serta karakteristik material dapat memengaruhi hasil.

5. Portable UCI Hardness Tester

Ultrasonic Contact Impedance (UCI) hardness tester menggunakan pendekatan yang berbeda. Metode ini memanfaatkan perubahan karakteristik kontak antara probe dan material untuk menentukan hardness.

Salah satu keunggulannya adalah kemampuan melakukan pengukuran pada area yang relatif kecil dan lokasi yang sulit dijangkau oleh metode konvensional tertentu.

ASTM A1038-26 merupakan standar aktif yang membahas portable hardness testing menggunakan metode UCI. Standar tersebut menjelaskan bahwa hasil UCI dapat dikonversikan ke hardness values yang umum seperti HV atau HRC, tergantung metode dan konfigurasi pengujian.

UCI dapat menjadi pilihan menarik untuk inspeksi komponen dengan area pengujian terbatas. Namun, operator tetap harus memperhatikan kondisi permukaan, kekasaran, geometri komponen, ketebalan, serta kalibrasi terhadap material yang sesuai.

Bagaimana Memilih Portable Hardness Tester untuk Struktur Bangunan?

Pemilihan alat sebaiknya dimulai dari material yang akan diperiksa.

Jika objek inspeksi berupa struktur baja, misalnya kolom, balok, pelat, rangka atau komponen sambungan, hardness tester berbasis Rockwell, Brinell, Vickers, Leeb, atau UCI dapat dipertimbangkan sesuai kebutuhan pengujian.

Selanjutnya perhatikan ukuran komponen. Struktur yang besar dan tidak mungkin dibawa ke laboratorium membutuhkan instrumen yang benar-benar dirancang untuk pengujian lapangan.

Akses lokasi juga penting. Area sempit, permukaan vertikal, overhead position, atau lokasi dengan ruang kerja terbatas dapat membuat metode tertentu lebih sulit diterapkan. UCI, misalnya, dapat memberikan fleksibilitas pada lokasi yang sulit dijangkau, sedangkan konfigurasi probe pada perangkat tertentu dapat menentukan posisi pengujian yang memungkinkan.

Kondisi permukaan juga tidak boleh diabaikan. Cat, karat, coating, kerak, kekasaran permukaan, dan kontaminasi dapat memengaruhi hasil pengukuran tergantung metode yang digunakan. Karena itu, persiapan permukaan harus mengikuti prosedur alat dan standar pengujian yang digunakan.

Kalibrasi dan Verifikasi Tidak Boleh Diabaikan

Portable bukan berarti bebas dari persyaratan verifikasi. Justru karena perangkat digunakan berpindah-pindah di lapangan, konsistensi pengukuran menjadi hal yang penting.

ASTM E110 membahas persyaratan dan prosedur termasuk kalibrasi, precision, serta bias untuk portable hardness testers yang digunakan pada material logam.

Untuk metode Vickers dan Brinell, ISO juga menyediakan standar khusus mengenai verifikasi dan kalibrasi peralatan. ISO 6507-2 mencakup mesin Vickers portable, sedangkan ISO 6506-2 mencakup mesin Brinell portable maupun fixed-location.

Portable hardness tester tersedia dalam berbagai jenis, antara lain Rockwell, Brinell, Vickers, Leeb, UCI, serta perangkat digital dengan kemampuan multi-scale. Setiap metode memiliki prinsip pengukuran, karakteristik, dan batasan yang berbeda sehingga pemilihannya harus disesuaikan dengan material, bentuk komponen, kondisi permukaan, akses lokasi, standar pengujian, serta tujuan inspeksi.

Jika Anda sedang mencari portable hardness tester untuk kebutuhan inspeksi struktur baja, fabrikasi, maintenance, quality control, atau pekerjaan NDT, pastikan spesifikasi alat benar-benar sesuai dengan material dan metode pengujian yang akan digunakan.
